TUV-sertifisert fotovoltaisk kabel

Beida TUV-sertifisert fotovoltaisk kabel overvinner eksterne miljøutfordringer. Ved å bruke høyrent tinnbelagt oksygenfritt kobber og en spesiell strandingsprosess, har den lav motstand og utmerket duktilitet, noe som effektivt reduserer kraftoverføringsustabilitet og strømsvingninger. Isolasjonen og kappen er laget av bestrålt tverrbundet polytetrafluoretylen (PTFE), i samsvar med internasjonale standarder som IEC 62930 og EN 50618. Den tåler ekstreme temperaturforskjeller fra -40℃ til 120℃, samtidig som den viser sterk motstand mot høye temperaturer og alkalier, korrosjon og syreskader. Etter lampealdringstester oppfyller dens strekkfasthetsretensjon standarder, noe som gjør den i stand til å tåle streng klimaovervåking i ørkener, høy- og lavspentområder og kystområder.

To meet the demands for high mechanical performance, the cables feature a double-layer insulation and protective structure design, with some models equipped with steel tape armor. They exhibit outstanding resistance to pressure and impact, making them suitable for various laying methods such as direct burial, overhead installation, and conduit installation, effectively preventing construction damage and rodent infestation. Alle produktene har bestått flammehemmende testing, og oppfyller relevante sikkerhetsstandarder. They produce low smoke and halogen-free combustion, effectively preventing the spread of fire and providing a robust safety barrier for photovoltaic systems.

Standard og godkjenning

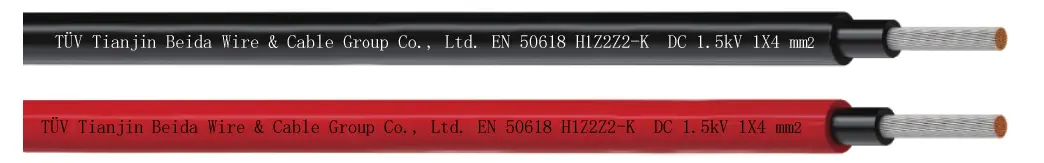

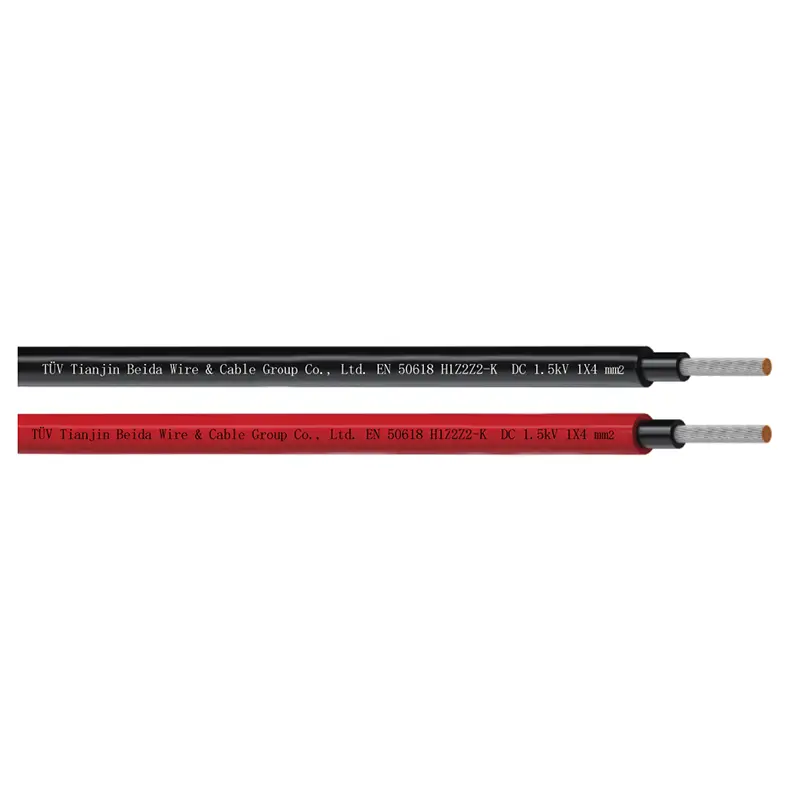

● EN 50618 (H1Z2Z2-K);

● PV-1F i henhold til 2PfG 1169/08.2007

Kabelkonstruksjon

● Leder: Trådet, fortinnet kobberleder i henhold til DIN VDE 0295 og IEC 60228 klasse 5

● Isolasjon: Elektronstråle tverrbundet, halogenfri og flammehemmende blanding, svart

● Kappe: Elektronstråle tverrbundet, LSZH og flammehemmende sammensetning, svart og rød.

Tekniske egenskaper

● Nominell spenning Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maksimal tillatt likespenning: 1,8 kV DC (leder/leder, ikke-jordet system, krets ikke under belastning.

●Omgivelsestemperatur: -40℃~+90℃

●Maksimal temperatur ved leder: 120 ℃ (20 000 timer) i henhold til IEC/EN 60216-1, kortslutningstemperatur: 250 ℃/5 sek.

●Termisk utholdenhetstest: I henhold til EN60216-2 (temperaturindeks +120 ℃)

●Fukt-varmemotstand: I henhold til EN 50618, tabell 2 med 85 % fuktighet (test i henhold til EN 60068-2-78)

●Minste bøyeradius: 4XOD (fast), 5XOD (flekser)

●Strekkstyrke og forlengelse av isolasjon og kappe: Oppfyller kravene i EN 50618 og 2PfG 1169

● Forventet brukstid: 25 år

● Ovalitet: ≤15 %

● Brannytelse i henhold til EN50265-2-1, IEC 60332-1, lavt røykutslipp i henhold til EN 61034-2(Lystransmittans ≥60%), Halogenfri i henhold til EN 50525-1, vedlegg B.

"Lav korrosivitet av gasser i henhold til EN 50267-2-2, IEC 60754-2

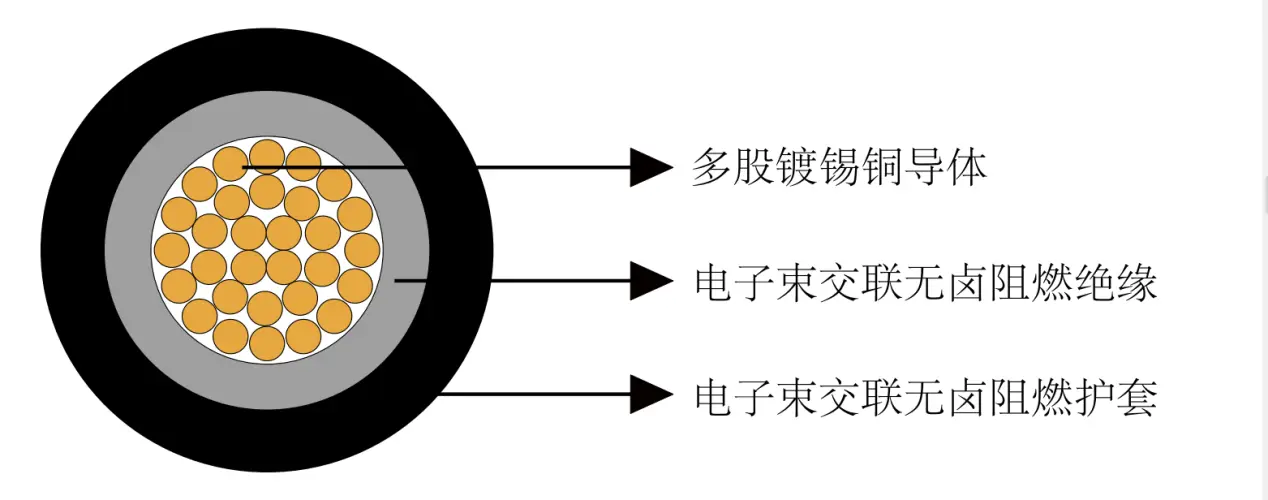

Strukturtegning

Kabelparameter

6.1 PV1-F (2Pfg 1169/08.2007)

6.2 H1Z2Z2-K (EN 50618)

Ledermotstand og strømbærekapasitet ved 20 ℃

Gjeldende bæreevne temperaturkonverteringskoeffisient

Reduksjonsfaktor for akkumulering i henhold til IEC 60364-5-52, tabell B.52-17

TUV-sertifisering
