Hva er de forskjellige delene som utgjør en elektrisk ledning?

Kjernekomponentene i enelektrisk ledningbestår av to grunnleggende deler: lederen og isolasjonslaget. For kabler/mantlede ledninger som krever høyere beskyttelse, legges et kappelag.  Noen ledninger for spesielle bruksområder kan også inkludere tilleggsstrukturer som et skjermingslag, fylllag og panserlag. Hver struktur tjener en spesifikk funksjon, og sikrer kjernekravene til ledningsevne, isolasjon og beskyttelse.

Følgende er en detaljert beskrivelse av funksjonen og vanlige materialer for hver kjernekomponent:

1. Leder (kjerneledende del)

Den "ledende kroppen" av ledningen, ansvarlig for å overføre elektrisk energi. Det krever god ledningsevne og lav resistivitet.

Vanlige materialer: Kobber (lilla kobber/oksygenfritt kobber, mainstream for husholdnings-/industribruk, utmerket ledningsevne og oksidasjonsmotstand), aluminium (lav kostnad, lett, mest brukt til utendørs luftledninger/kabler med stort tverrsnitt), og i noen få spesielle tilfeller brukes kobberkledd aluminium og kobberlegeringer.

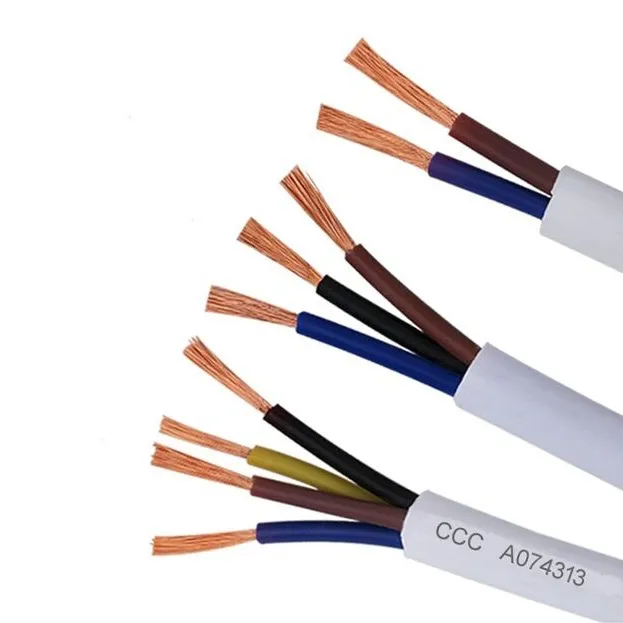

Strukturelle former: Enkjernet hard ledning (som BV-ledning, for hjemmekabling), myk flerkjernet ledning (som BVR-ledning, for apparattilkoblinger/applikasjoner som krever hyppig bøying).

2. Isolasjonslag (Grunnleggende beskyttelse, viktig)

Isolasjonsmaterialet viklet rundt lederen. Dens kjernefunksjon er å isolere lederen, forhindre lekkasje og unngå kortslutninger, samtidig som den gir slitestyrke og temperaturmotstand for å sikre elektrisk sikkerhet.

Vanlige materialer: Polyvinylklorid (PVC, vanligst i husholdningsledninger, lav pris, enkel å behandle), tverrbundet polyetylen (XLPE, bedre temperaturbestandighet/aldringsmotstand, mest brukt imediumog høyspentkabler/høytemperaturapplikasjoner), gummi (kloroprengummi/nitrilgummi, god fleksibilitet, mest brukt i mobile ledninger/utendørs vanntette ledninger), polytetrafluoretylen (PTFE, høy temperatur/korrosjonsbestandighet, for spesielle industriledninger).
