XLPE-isolert LSZH-mantlet ikke-pansret strømkabel

XLPE-isolerte LSZH-mantlede ikke-pansrede strømkabler er høykvalitetsproduktene som tilbys av Tianjin Beida, vi er en pålitelig produsent og leverandør. Denne serien av kabler bruker XLPE-isolasjon produsert gjennom en fysisk tverrbindingsprosess, som ikke bare har utmerkede elektriske egenskaper (temperaturmotstand opp til 90 ℃, med en øvre driftstemperaturgrense 30 % høyere enn PVC-kabler), men også oppnår et dobbelt gjennombrudd i flammehemming og miljøvennlighet gjennom modifikasjon av molekylær struktur. Dens ytre kappe er laget av et spesialformulert halogenfritt polyolefinmateriale med lavt røyknivå, som produserer bare en spormengde av hvit røyk under forbrenning, og røyktettheten og lystransmittansen oppfyller de høyeste kravene i GB/T 17651-standarden, noe som sikrer at sikten på brannsteder forblir innenfor et trygt område.

For tiden har Beidas kabelserie dannet en komplett produktmatrise som dekker alle spenningsnivåer fra 0,6/1kV til 26/35kV, og alle ledertverrsnitt fra 1,5mm² til 1000mm². Blant dem er WDZ-YJY-typen egnet for tørre innendørsmiljøer, mens WDZ-YJY23-typen har en optimalisert kappeformel for fuktige miljøer, og WDZ-YJY43-typen, med sin ekstra langsgående vanntette lagdesign, kan møte behovene til spesielle scenarier som underjordiske rørkorridorer.

Produktstruktur

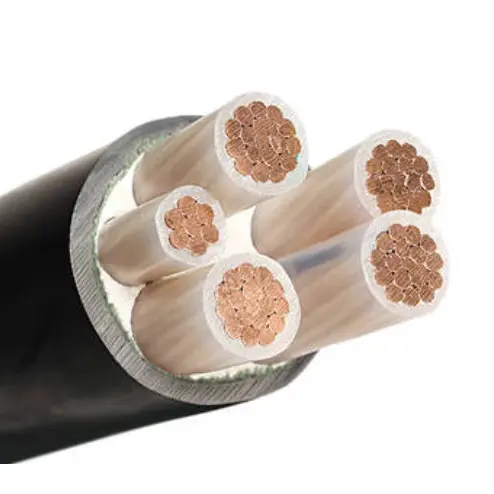

XLPE-isolert LSZH-mantlet ikke-pansret strømkabel er sammensatt av en T1R kobberleder, XLPE-isolasjon og LSOH polyolefinkappe.

Leder: kobber- eller aluminiumsleder, rund stående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008, For tverrsnittsareal er ikke mer enn 6 mm², en solid runde

leder kan brukes, klasse 1 til IEC 60228 og GB/T 3956-2008.

Isolasjon: Isolasjonstykkelse, materialegenskaper skal være i henhold til IEC 60502 og GB/T 12706.

Kjernefarge: 1 kjerne: rød eller gul eller grønn eller blå eller svart

2 kjerner: rød, blå eller rød, svart

3 kjerner: gul, grønn, rød eller rød, gul, blå

4 kjerner: gul, grønn, rød, blå eller rød, gul, blå, svart

5 kjerner: gul, grønn, rød, blå, svart eller rød, gul, blå, svart, grønn

Over 5 coes: hvite kjerner med sort nummer eller teknisk avtale med byggherren

Ytre kappe: Hylsetykkelse, materialegenskaper skal være i henhold til IEC 60502 og GB/T 12706.

Flammehemmende kabel: Det skal brukes flammehemmende LSOH polyolefin ytre kappemateriale. De flammehemmende karakterene kan klassifiseres i tre kategorier: Bunch A, B og C.

Brannsikker kabel: To lag Mica tape skal vikles rundt lederen.

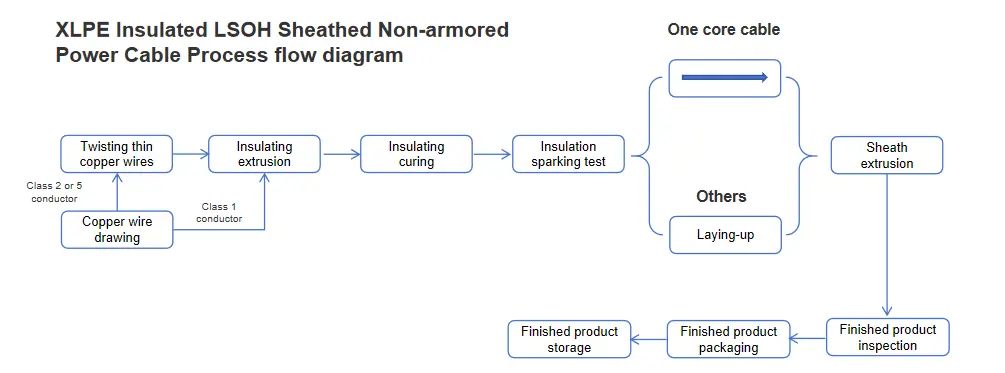

Prosessflytdiagram

Produktapplikasjon

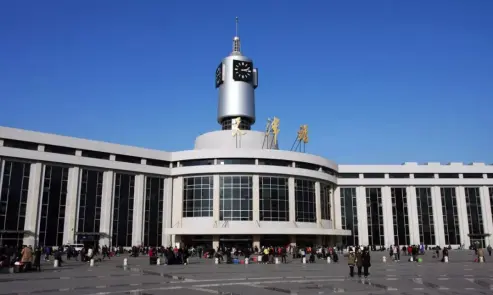

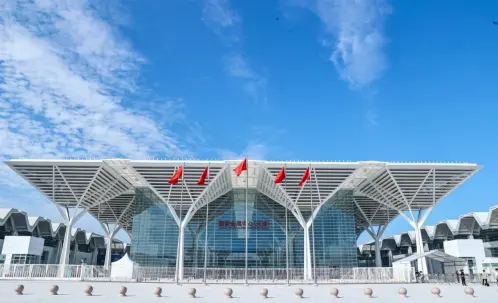

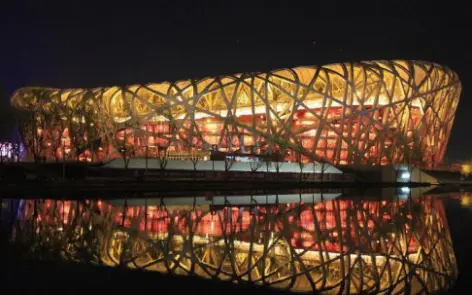

For T-bane, underjordisk tunnel, sivil luftvernteknikk og annen underjordisk lukket ingeniørvirksomhet viktige fabrikkbygninger, nøkkellaboratorier, datasentre, kjemiske anlegg, høyhus, sykehus, kjøpesentre, skoler, gymsaler, kinoer, høyhastighetstogstasjoner/lufthavns venterom og andre overfylte steder med høye krav til sikkerhet og korrosjon.

Sammenligning med vanlig PVC-mantlet kabel

Ytelsesparameter

Produktet har en merkespenning på 0,6/1 kV. Under testing ble en testspenning på opptil 3,5 kV påført og opprettholdt i 5 minutter uten brudd, noe som viser pålitelig isolasjonsytelse. Når det gjelder ledermotstand, ved 20 ℃, samsvarer ledermotstandsverdien strengt med IEC 60228 eller GB/T 3956 standarder, noe som sikrer stabil elektrisk ytelse.

Når det gjelder temperaturtilpasning, viser produktet utmerket ytelse, og fungerer stabilt over et bredt temperaturområde fra -5 ℃ til +90 ℃. Selv under kortslutningsforhold tåler den temperaturer opp til +250 ℃ uten skade. Når det gjelder bøyeytelse, spesifiserer produktet en minimum bøyeradius på 15 ganger den ytre diameteren og en minimum statisk bøyeradius på 10 ganger den ytre diameteren, noe som sikrer fleksibilitet under installasjon og bruk.

Videre oppfyller den XLPE-isolerte LSZH-mantlede ikke-pansrede strømkabelen høye standarder innen flammehemming og brannmotstand. Dens flammehemming er i samsvar med IEC 60332 eller GB/T 19666 standarder, og forhindrer effektivt spredning av brann; dens brannmotstand er i samsvar med IEC 60331 eller GB/T 19666 standarder, noe som sikrer at den opprettholder en viss funksjonalitet selv under ekstreme forhold som brann. Samtidig overholder produktets pH-verdi og konduktivitet strengt IEC 60754 og GB/T 19666-2019-standardene, lystransmittansen samsvarer med IEC 61034 og GB/T 19666-2019-standardene, og dets totale frigjøring av halogensyregass samsvarer også med 60754EC og GB/T IEC 19666-2019 standarder, som omfattende sikrer produktets sikkerhet og miljøvennlighet.

Strømbærende kapasitet i ampere（A）

Påfølgende saker

Emballasje og levering

Emballasjedetaljer:

Det bestemmes av mengden og kravene du kjøper. Kan forhandles.

Havn: Tianjin havn

Levering: til sjøs, med fly, med ekspress.
