BBTRZ Fleksible brannsikre kabler

Anvendelsesområde:

BBTRZ fleksible brannsikre kabler brukes som hovedstrømforsyningsledning fra transformatorstasjonen (eller hovedfordelingsrommet) til brannsikringssystemet, eller på spesielle og klasse I-plasseringer. Det kreves at de brukes som klasse A brannsikre kabler eller som erstatning for langtidsbruk av 90°C røykfattige, halogenfrie flammehemmende kabler. Disse kablene brukes i faste installasjonsapplikasjoner.

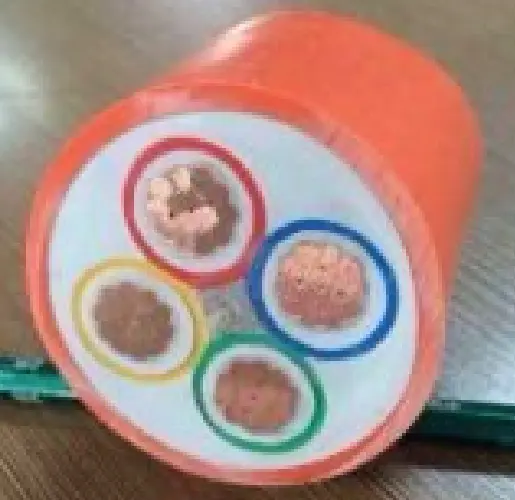

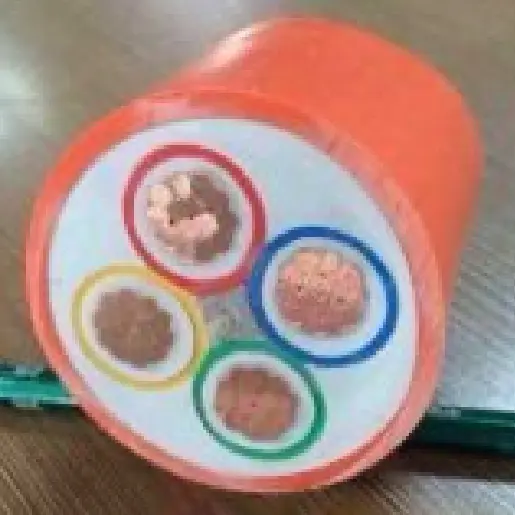

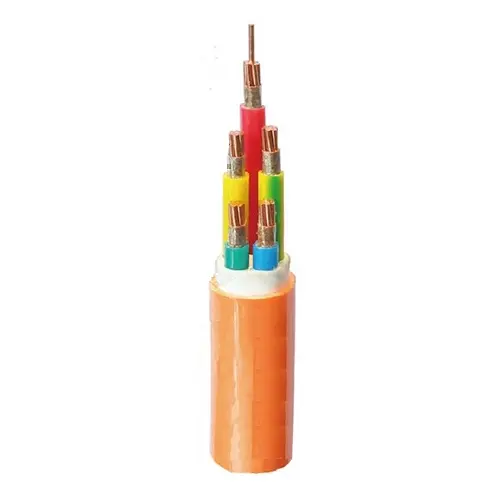

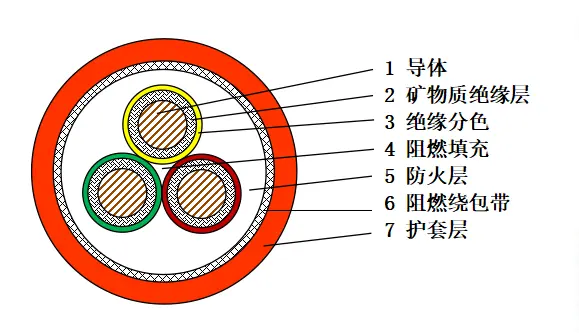

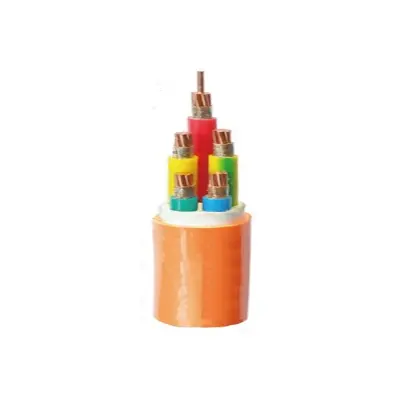

Produktstruktur

Kabelstrukturen er grundig og profesjonell. Lederdelen bruker enten den første eller andre typen glødet kobberleder, som kan skryte av utmerket ledningsevne og fleksibilitet, og oppfyller kraftoverføringsbehovene i forskjellige scenarier.

Det mineralske isolasjonslaget benytter innpakket brannsikker glimmertape, som på grunn av sine unike materialegenskaper effektivt kan forhindre spredning av brann i møte med høye temperaturer eller flammer, og gir pålitelig brannbeskyttelse for kabelen.

Det fargekodede isolasjonslaget bruker tverrbundet polyetylenisolasjonsmateriale, med ulike metoder for fargekoding. Isolasjonsfargemiddel kan tilsettes, eller fargetape, farget garn etc. kan brukes, noe som letter rask og nøyaktig identifisering av kretser under kabelinstallasjon og vedlikehold.

I kabelfyllingsprosessen brukes flammehemmende fyllmaterialer i sentrum for å undertrykke flammeutbredelse. I mellomtiden kan innpakningstape brukes til å binde opp fyllmaterialene for å sikre tett fylling og strukturell stabilitet.

Det brannsikre laget består av mineraler og innpakningsbånd. Først blir et lag av mineralmateriale, som har fordeler som brannmotstand, brannbestandighet, høytemperaturmotstand og termisk isolasjon, ekstrudert på den kablede kjernen for å konstruere en brannbarriere. Det ytre laget er beskyttet av en flammehemmende tape viklet rundt for å forbedre den brannbestandige effekten og sikre sikker drift av kabelen i ekstreme miljøer.

Kappen er laget av halogenfritt, røykfattig, flammehemmende polyolefinkappemateriale, som viser utmerkede flammehemmende egenskaper og produserer ingen skadelig røyk under forbrenning, og reduserer dermed skade på personell og miljø. Sliren er typisk oransje eller mandarin i fargen, som er iøynefallende og lett å identifisere. Den kan også farges svart på forespørsel for å møte behovene til forskjellige bruksscenarier.

Ytelsesparameter

Nominell spenning til disse BBTRZ fleksible brannsikre kablene er 0,6/1kV. Under testfasen ble det påført en testspenning på 3,5 kV i 5 minutter, og det oppsto ingen sammenbrudd. Den langsiktige tillatte driftstemperaturgrensen for kabellederen er 90 ℃. Når du legger kabelen, bør omgivelsestemperaturen ikke være lavere enn 0 ℃. Minste bøyeradius er 12 ganger kabelens ytre diameter (12*OD). Mineralisolasjonslaget er laget av flere lag med glimmertape med brannbestandige egenskaper.

Når det gjelder brannmotstand, oppfyller denne kabelen kravene i både bedriftsstandarder og IEC 60331-1, med en forbrenningsvarighet på opptil 180 minutter. Når det gjelder ledermotstanden ved 20ºC, må den samsvare med spesifikasjonene for enten Type 1 eller Type 2 glødet kobberledere som skissert i GB/T 3956 og IEC 60228. Når det gjelder isolasjonsmotstand, bør kabelens isolasjonsmotstand ikke være mindre enn 100 MΩ·km ved omgivelsestemperatur.

I tillegg må den ferdige kabelen gjennomgå en brannmotstandstest, med testmetoden etter bestemmelsene i GB/T 19216.21. Temperaturen for branneksponeringen er satt til 950~1000 ℃, med en varighet på 180 minutter, etterfulgt av en avkjølingsperiode på 15 minutter. I denne perioden må kabelen ikke vise kortslutning eller åpne kretsløp.

Vanlige kabelspesifikasjoner

Fordeler og ulemper med fleksibel brannsikker kabel BBTRZ sammenlignet med mineralisolert kabel BTTZ:

Fordeler:

Kabelisolasjon er ikke utsatt for fuktabsorpsjon og har stabil isolasjonsytelse.

Flere kjerner kan produseres i faste lengder, noe som reduserer antall mellomkoblinger i kabler.

Strukturen er fleksibel, forenkler kabelbøyning og reduserer vanskeligheten med å legge.

Kabler kan brukes uten dedikerte termineringer, noe som reduserer kostnadene for tilbehør.

Ulemper: Brannmotstanden er litt dårligere og kan ikke oppfylle kravene i BS 8491.

Maksimal driftstemperatur er 90 ℃, som ikke når 250 ℃ til BTTZ

Det høyeste nivået av forbrenningsytelse kan oppfylle kravene til klasse B1, men kan ikke oppfylle kravene til klasse A.

Applikasjonsscenarier:

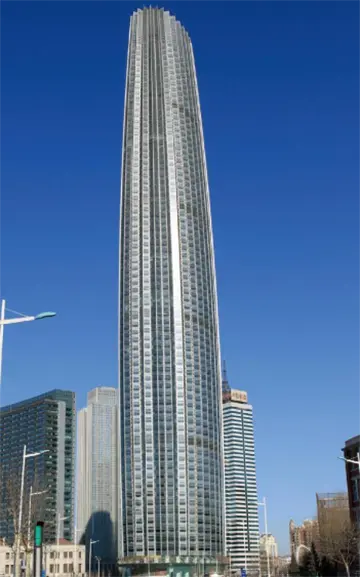

høyhus

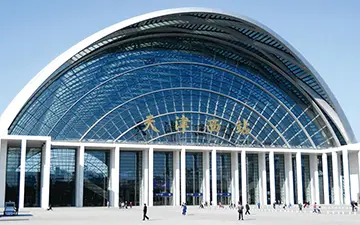

jernbanestasjon

flyplassterminal

steder av historisk interesse og naturskjønnhet

Emballasje og levering

Emballasjedetaljer:

Det bestemmes av mengden og kravene du kjøper. Kan forhandles.

Havn: Tianjin havn

Levering: til sjøs, med fly, med ekspress.
