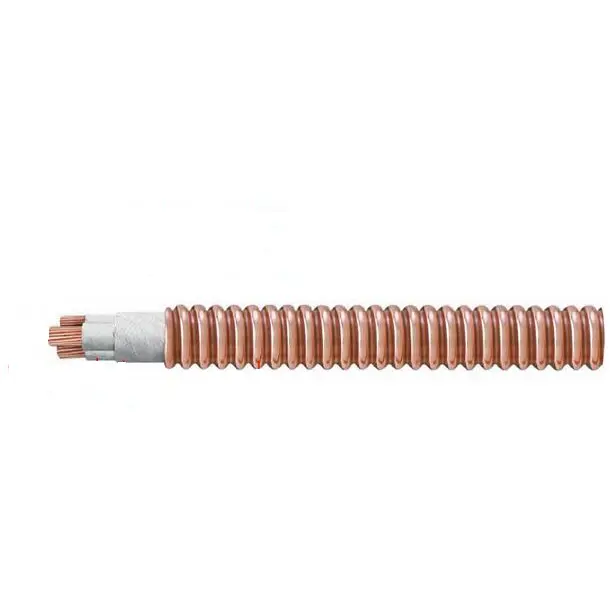

RTTZ Brannhemmende korrugert kobberkabel

Tianjin Beida er en RTTZ brannhemmende korrugert kobberkabelleverandør og fabrikk i Kina. Kablene består av kobbertrådede ledere, syntetisk glimmertapeisolasjon og korrugert kobbertapekappe. Disse kablene består utelukkende av uorganiske materialer, med en kontinuerlig driftstemperatur på 90°C. De kan opprettholde strømforsyningen i 3 timer under flammeforhold fra 950 °C til 1000 °C, uten å oppleve kortslutning eller frakobling. I tilfelle brann produserer disse kablene nesten ingen røyk eller giftige gasser. Hvis ytterligere beskyttelse er nødvendig, kan en halogenfri, røykfattig, ikke-metallisk kappe påføres over kobberkappen for å forbedre de mekaniske og fuktbestandige egenskapene til kabelen.

Send forespørsel

produktbeskrivelse

Velg Tianjin Beida som din produsent og leverandør, velg pålitelig RTTZ brannhemmende korrugert kobberkabelløsning. Vi kan tilby direkte fabrikkpriser.

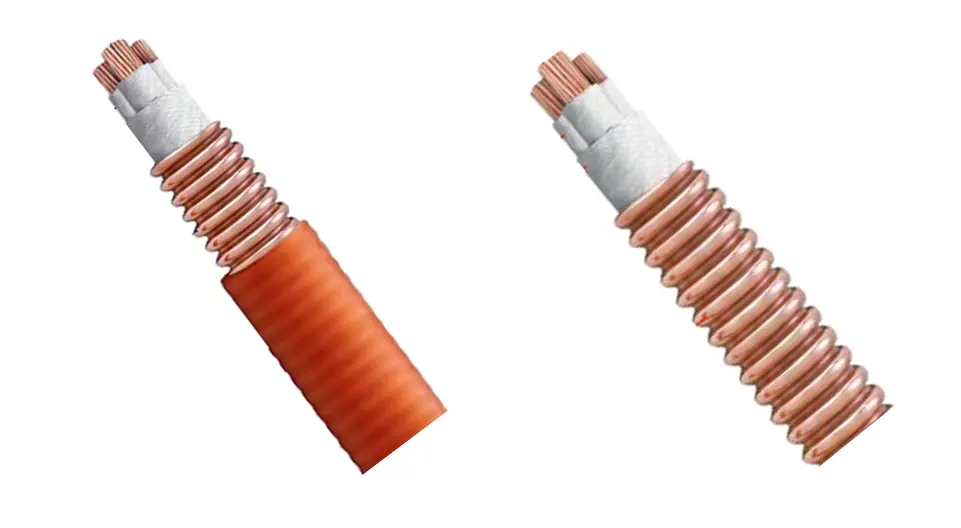

Rttz Fire Retardant Corrugated Copper Cable

Anvendelsesområde:

kabelmodell	Gjeldende scenarier	Applikasjonsscenarier
RTTZ	Nominell spenning på 0,6/1kV og lavere, egnet for kraftoverføring og distribusjon på steder med høye brannbeskyttelseskrav, spesielt for brannslukking og nødstrømforsyningslinjer	Høyhus, sykehus, t-bane, tunneler, datasentre, kjøpesentre, utstillingshaller, garasjer, underholdningssteder, kjemisk industri, metallurgi og andre steder med høy temperatur/brennbare og eksplosive områder
WD-RTTYZ	I likhet med RTTZ, er det også påkrevd å oppfylle kravene til lite røyk, halogenfri og flammehemmende for personalintensive lukkede rom	Områder med strenge krav til røyktoksisitet og lysgjennomgang, som t-bane, atomkraftverk, skoler, sykehus, matfabrikker, høyhus og store komplekser

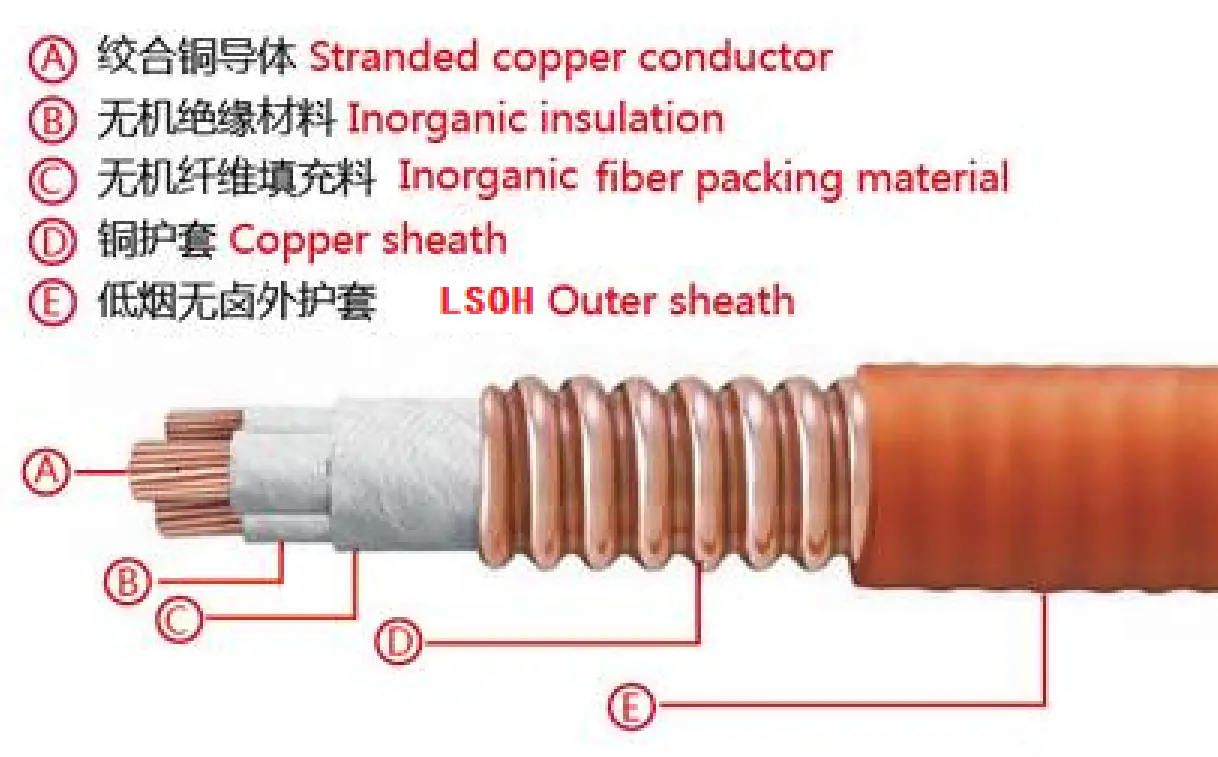

Produktstruktur

Kabelkonstruksjon og tekniske krav

Leder: Bruk den første eller andre typen glødet kobberleder.

Mineralisolasjonslag: Det lages ved å pakke inn brannbestandig glimmertape eller andre mineralisolasjonstape med lignende funksjoner.

Kabelmontering og beskyttelseslag: Kabelkjernene er tett fylt med materialer som har flammehemmende og brannsikre egenskaper, og det beskyttende laget er sammensatt av passende flammehemmende og brannhemmende tape viklet rundt.

Kobbermetallkappe: Den er produsert ved bruk av kobberstrimmel argon buesveiseteknologi og korrugert.

Mantellag: Den er laget av halogenfritt, røykfattig, flammehemmende polyolefinkappemateriale. Vanligvis er det oransje eller mandarin, men svart kan velges i henhold til kravene.

strukturdiagram

Rttz Fire Retardant Corrugated Copper Cable

Ytelsesparameter

Merkespenningen for RTTZ brannhemmende korrugert kobberkabel er 0,6/1kV. Testspenningen er satt til 3,5kV, og spenningen påføres kontinuerlig i 5 minutter uten at det oppstår noen sammenbrudd i denne perioden. Maksimal tillatt langtidsdriftstemperatur for kabellederen er 90 ℃.

Ved legging av kabler bør omgivelsestemperaturen ikke være lavere enn 0 ℃. Minste bøyeradius er 12 ganger kabelens ytre diameter. Det mineralske isolasjonslaget er omhyggelig laget med flere lag med brannsikker glimmertape.

Ved 20ºC må ledermotstanden strengt tatt overholde de spesifiserte standardene for type 1 eller type 2 glødet kobberledere i GB/T 3956 og IEC 60228. Ved omgivelsestemperatur bør isolasjonsmotstanden til kabelen ikke være mindre enn 100 MΩ·km.

Når det gjelder brannmotstandstesting, oppfyller den fullt ut standardkravene i GB/T 34926. Den spesifikke testmetoden er som følger:

For det første, utfør C, W, Z-tester i samsvar med BS 6387-standarden;

For det andre skal testen utføres i samsvar med bestemmelsene i BS 8491;

For det tredje, utfør en brannmotstandstest i henhold til GB/T 19216.21, med temperaturen kontrollert til 950~1000 ℃, en branneksponeringsvarighet på 180 minutter og en kjøleperiode på 15 minutter. I denne perioden må kabelen ikke vise kortslutning eller åpne kretsløp.

Produktrepresentasjonsmetode

Produktkode

Glimmer tape mineralisolert korrugert kobbermantlet kabel………R

Polyolefin ytre kappe………………Y

Kobberleder ........................... T

Halogenfri og lite røyk …………………WD (valgfritt)

Kobberkappe ........................... T

Flammehemmende kvaliteter A/B/C... ZA/B/C

Glimmertape ........................................................................................................Z

Nominell spenning …………………0,6/1

Kabelspesifikasjoner

kjernetall	1	2	3	4	5	3+1, 3+2	4+1
tverrsnitt mm²	25–630	1,5–300	1,5–240	1,5–185	1,5–150	4–185	4–150

Forholdsregler for kabler

Installasjon

Leggemetode: Den kan legges i tunneler, kabelgrøfter, brett, kummer og sjakter, og støtter både synlig og skjult legging. For enkeltlederkabler er det forbudt å bruke magnetisk ledende materialer (som jerntråd) for fiksering for å unngå virvelstrømstap.

Bøyning og spennvidde: Kontroller bøyeradius i henhold til produsentens spesifikasjoner. Referanse for horisontal hengespenn: For ytre diameter ≤20 mm er spennvidden 400 mm; for de >20 mm er spennvidden 800 mm. For vertikal støttespenn: For ytre diameter ≤20 mm er spennvidden 1500 mm; for de >20 mm er spennvidden 1000 mm.

Avvikling og fiksering: Rull av kabelen i henhold til retningen merket på kabeltrommelen for å unngå vridning; se kravene ovenfor for fikseringsspennet i kabelrennen.

Terminal og kontakt

Terminalfabrikasjon: Fjern ca. 300 mm isolasjon fra endelederen, krymp wirenesen og bruk et megohmmeter for å teste isolasjonsmotstanden mellom kobberkappen og lederen, så vel som mellom lederne. Etter å ha sikret at isolasjonsmotstanden er tilfredsstillende, påfør en varmekrympbar hylse for forsegling.

Mellomkoblinger: Det foretrekkes å bruke ferdige koblinger med en brannmotstandsvurdering som samsvarer med kabelkroppen. Ved installasjon på stedet er det nødvendig å sikre tetting og isolasjon for å redusere feilpunkter.

Drift og vedlikehold

Temperaturkontroll: Under normal drift bør ledertemperaturen ikke overstige 90 ℃. Når lederen ikke er berørbar og ikke kommer i kontakt med brennbare materialer, kan kappetemperaturen økes til 105 ℃.

Isolasjonstesting: Bruk en megger regelmessig for å teste isolasjonsmotstanden for å sikre at det ikke er fuktighet eller skade; kobberkappen må være pålitelig jordet for å sikre sikkerhet.

Tapsforebygging og beskyttelse: Unngå å ripe kappen med skarpe gjenstander, og legg til beskyttelseshylser når du passerer gjennom vegger/gulvplater for å forhindre mekanisk skade.
