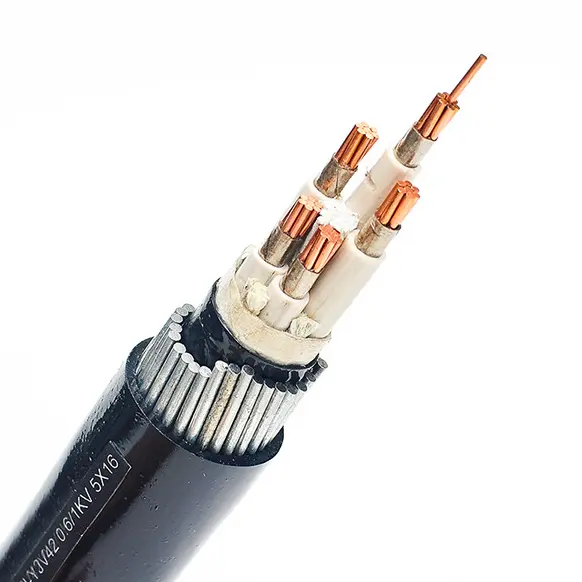

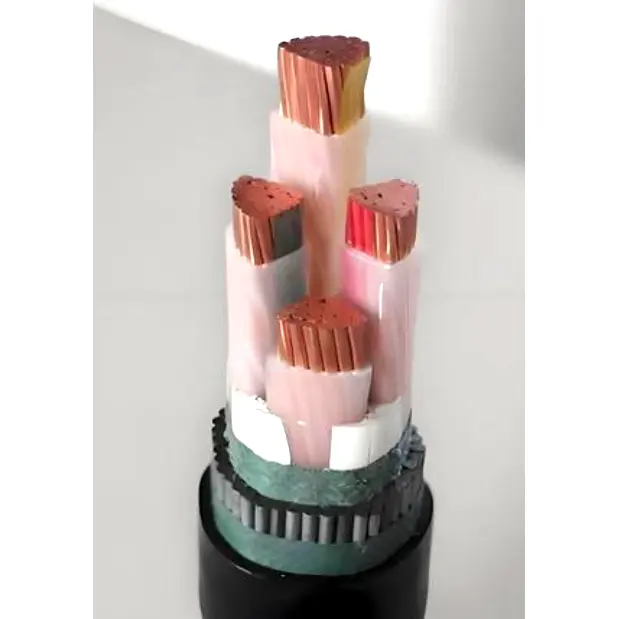

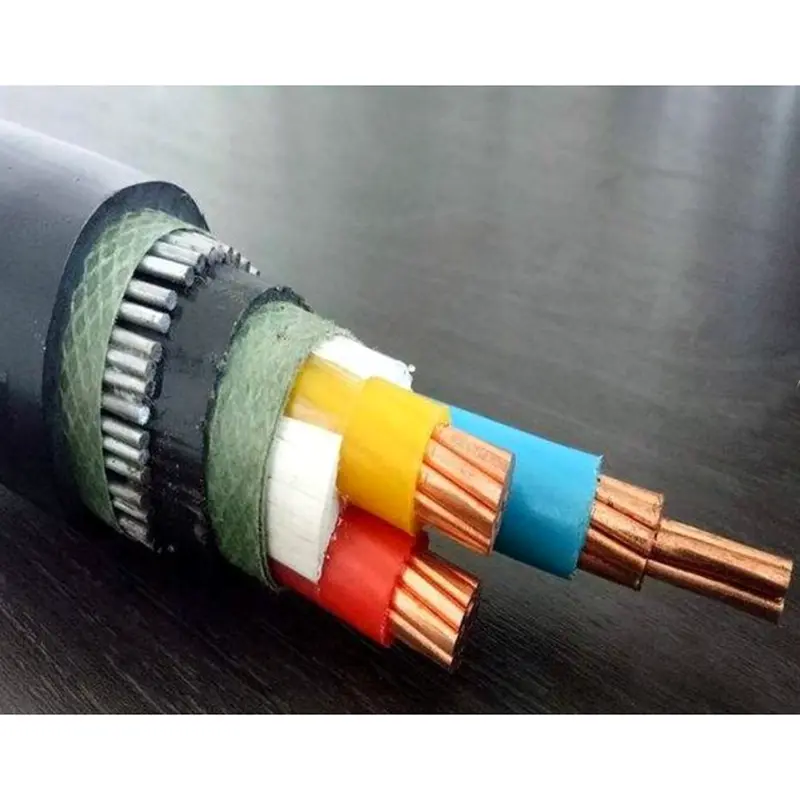

XLPE isolert PVC-mantlet SWA strømkabel

XLPE-isolert PVC-belagt SWA-strømkabel er sammensatt av en T1R-kobberleder, XLPE-isolasjon, PVC-innpakningstape Stålveirs rustning og PVC-kappe.

Vanlige kabeltyper er YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA.

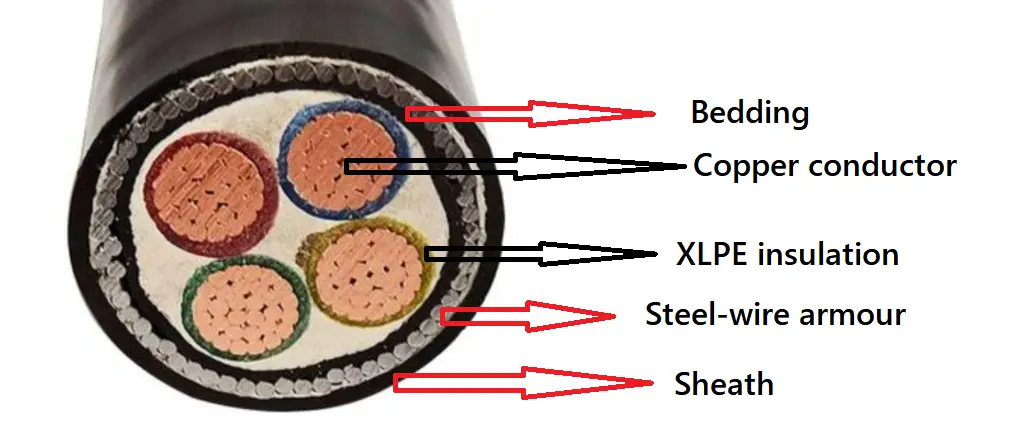

Produktstruktur

XLPE-isolert PVC-belagt SWA-strømkabel er sammensatt av en T1R-kobberleder, XLPE-isolasjon, PVC-innpakningstape Stålveirs rustning og PVC-kappe.

Leder: kobber- eller aluminiumsleder, rund stående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008, For tverrsnittsareal er ikke mer enn 6 mm², en solid runde

leder kan brukes, klasse 1 til IEC 60228 og GB/T 3956-2008.

Isolasjon: Isolasjonstykkelse, materialegenskaper skal være i henhold til IEC 60502 og GB/T 12706.

Kjernefarge: 1 kjerne: rød eller gul eller grønn eller blå eller svart

2 kjerner: rød, blå eller rød, svart

3 kjerner: gul, grønn, rød eller rød, gul, blå

4 kjerner: gul, grønn, rød, blå eller rød, gul, blå, svart

5 kjerner: gul, grønn, rød, blå, svart eller rød, gul, blå, svart, grønn

Over 5 coes: hvite kjerner med svart nummer eller forskjellig farget bånd

Innerbelegg: Innerbelegget kan være ekstrudert eller overlappet. Materialene skal være egnet for kabelens driftstemperatur og kompatible med isolasjonsmaterialet.

Armering av ståltråd: I flerkjernekablene skal armeringen påføres på et indre dekke som samsvarer med ståltråder. Enkeltlederkablene for bruk på a.c. systemer skal bestå av ikke-magnetiske ståltråder.

Ytre kappe: Hylsetykkelse, materialegenskaper skal være i henhold til IEC 60502 og GB/T 12706.

Flammehemmende kabel: Det skal brukes flammehemmende PVC ytre kappemateriale. De flammehemmende karakterene kan klassifiseres i tre kategorier: Bunch A, B og C.

Brannsikker kabel: To lag Mica tape skal vikles rundt lederen.

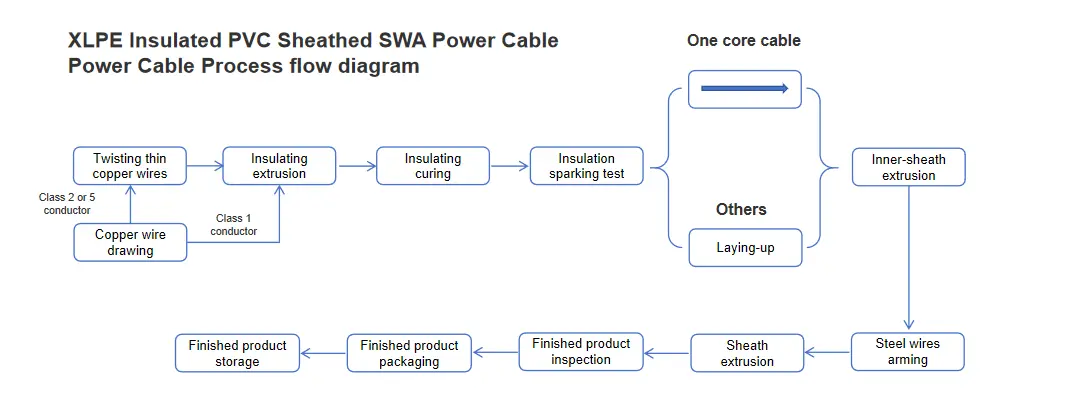

Prosessflytdiagram

Ytelsesparameter

Merkespenning: 0,6/1 kV

Testspenning: 3,5 kV i 5 minutter ingen feil oppstod

Arbeidstemperatur: -5ºC til +90ºC

Kortslutningstemperatur: +250 ºC

Minimum bøying Bøyeradius: 15* OD;

Minimum statisk bøyeradius: 10* OD;

Kabel test:

1. Leder DC motstandstest: 20ºC leder DC motstand skal være i samsvar med GB/T 3956-2008, IEC 60228.

2. AC spenningstest: 3,5kV/5min, ingen sammenbrudd.

Prøvetaking:

1. Inspeksjon av lederstruktur: Den skal overholde de tekniske kravene i GB/T 3956-2008, IEC 60228.

2. Størrelsen på isolasjon, foring, ståltapepanser og kappestruktur skal være i samsvar med kravene i GB/T 12706.1-2020, IEC 60502.1.

Termisk forlengelsestest:

Prøve- og testprosedyrene skal være i samsvar med bestemmelsene i GB/T 2951.21-2008, IEC 60811-2-1, kapittel 9, og resultatene skal være i samsvar med bestemmelsene i GB/T 12706.1-2020, IEC 60502.1.

Type test:

Den mekaniske og fysiske ytelsestesten av isolasjon og kappe skal være i samsvar med kravene i GB/T 12706.1-2020 og IEC 60502.1.

Elektrisk ytelse skal være i samsvar med GB/T 12706.1-2020, IEC 60502.1

Enkelkabelbrenningstesten skal være i samsvar med GB/T 19666-2019, IEC 60332.

Den medfølgende flammehemmende testen av kabelen oppfyller kravene i GB/T 19666-2019, IEC 60332.

Brannmotstandstesten av kabler skal være i samsvar med kravene i GB/T 19666-2019 og IEC 60331.

Strømbærende kapasitet i ampere（A）

Emballasje og levering

Emballasjedetaljer:

Det bestemmes av mengden og kravene du kjøper. Kan forhandles.

Havn: Tianjin havn

Levering: til sjøs, med fly, med ekspress.
