XLPE isolert PVC-mantlet STA strømkabel

Hvis du er ute etter pålitelig XLPE-isolert PVC-belagt STA-strømkabelprodusent og -leverandør, kan du velge Tianjin Beida. Dette produktet er en mye brukt ståltape pansret strømkabel for lavspent kraftoverføring som kan begraves direkte under jorden. I henhold til forskjellig amppasitet varierer det vanlige kabellederens tverrsnittsareal fra 2,5 mm2 til 500 mm2.

Send forespørsel

produktbeskrivelse

Stoler på Tianjin Beida Cable Groups 35 år med dypdyrking i kabelindustrien, lanserte vi XLPE Isolated PVC-mantel STA Power Cable, som kan kalles styrken til lavspenningskraftoverføringsfeltet.

Som en høyteknologisk bedrift med Kinas velkjente varemerke, ISO-systemsertifisering og andre autoritative kvalifikasjoner, støttes Beida Group av internasjonalt avansert produksjons- og testutstyr og FoU-investeringer på 3,1% av det årlige salgsvolum, slik at denne ståltapepansrede kabelen har uovertruffen kjernefordeler.

Dens XLPE-isolasjonsmateriale sikrer utmerket elektrisk ytelse og varmebestandighet, PVC-kappe med ståltapepanserdesign, for å oppnå sterk fuktmotstand, korrosjonsmotstand, mekanisk skademotstand, direkte nedgravd legging uten ekstra beskyttelse, perfekt løse lavspentkraftoverføringsinstallasjonskomplekset, dårlig miljøtilpasning, sikkerhetsfarer og andre smertepunkter, for å gi globale kunder stabile og pålitelige kraftoverføringsløsninger.

Vanlige kabeltyper er YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Produktstruktur

Xlpe Insulated Pvc Sheathed Sta Power Cable

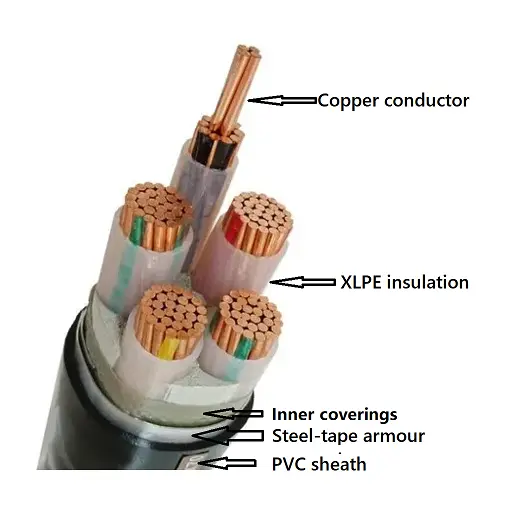

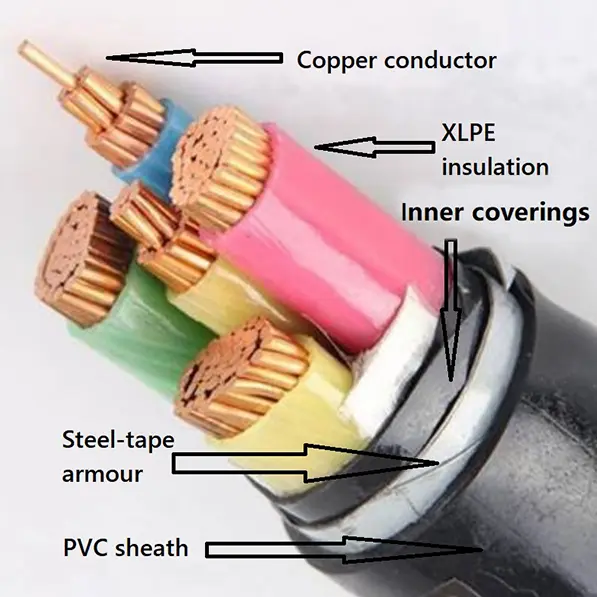

XLPE-isolert PVC-belagt STA-strømkabel er sammensatt av en T1R-kobberleder, XLPE-isolasjon, PVC-innpakningstape Stål-tape-rustning og PVC-kappe.

Leder: kobber- eller aluminiumsleder, rund stående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008, For tverrsnittsareal er ikke mer enn 6 mm², en solid runde

leder kan brukes, klasse 1 til IEC 60228 og GB/T 3956-2008.

Isolasjon: Isolasjonstykkelse, materialegenskaper skal være i henhold til IEC 60502 og GB/T 12706.

Kjernefarge: 1 kjerne: rød eller gul eller grønn eller blå eller svart

2 kjerner: rød, blå eller rød, svart

3 kjerner: gul, grønn, rød eller rød, gul, blå

4 kjerner: gul, grønn, rød, blå eller rød, gul, blå, svart

5 kjerner: gul, grønn, rød, blå, svart eller rød, gul, blå, svart, grønn

Over 5 coes: hvite kjerner med svart nummer eller forskjellig farget bånd

Innerbelegg: Innerbelegget kan være ekstrudert eller overlappet. Materialene skal være egnet for kabelens driftstemperatur og kompatible med isolasjonsmaterialet.

Stålbåndpanser: I flerkjernekablene skal pansringen påføres på et indre dekke som samsvarer med dobbelt ståltape. Enkeltlederkablene for bruk på a.c. systemer skal bestå av ikke-magnetisk stålbånd.

Ytre kappe: Hylsetykkelse, materialegenskaper skal være i henhold til IEC 60502 og GB/T 12706.

Flammehemmende kabel: Det skal brukes flammehemmende PVC ytre kappemateriale. De flammehemmende karakterene kan klassifiseres i tre kategorier: Bunch A, B og C.

Brannsikker kabel: To lag Mica tape skal vikles rundt lederen.

Prosessflytdiagram

Xlpe Insulated Pvc Sheathed Sta Power Cable

Produktapplikasjon

Kryssbundet polyetylen isolert PVC-mantlet ståltape pansret strømkabel, fordi denne kabelen med stålbåndbeskyttelse, egnet for distribusjonsnettverk eller industrielt utstyr for kraftoverføring.Den kan begraves direkte under jorden, kan installeres i kabelgrøft eller bro, kabel tåler et visst trykk, men tåler ikke spenning.

Produktinstallasjonsbetingelser:

Omgivelsestemperatur for kabelinstallasjon For kabler med PVC-isolasjon eller PVC-kappe eller halogenfri flammehemmende kappe, skal omgivelsestemperaturen under installasjonen ikke være lavere enn 0 ℃.

Minimum bøyeradius for kabelinstallasjon

prosjekt	enkeltlederkabel		flerkjerne kabel
prosjekt	ubevæpnet	pansret	ubevæpnet	pansret
Minimum bøyeradius av kabel ved installasjon	20D	15D	15D	12D
Minimum bøyeradius for kabler nær koblingsbokser og avslutninger	15D	12D	12D	10D
Merk: D er kabelens ytre diameter

Ytelsesparameter

Merkespenning: 0,6/1 kV

Testspenning: 3,5 kV i 5 minutter ingen feil oppstod

Arbeidstemperatur: -0ºC til +90ºC

Kortslutningstemperatur: +250 ºC

Strømbærende kapasitet i ampere（A）

Nominell spenning 0,6/1kV XLPE isolasjonsstrømkabel
strømbærende kapasitet i ampere（A）
Omgivelsestemperatur: i luft: 40 ℃, i bakken: 25 ℃
Ledertemperatur: 90 ℃
Jord termisk motstandskoeffisient：1,0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antall kjerne	Enkel kjerne				Multikjerner
Tverrsnittsareal,mm²	I luften		I bakken		I luften		I bakken
Tverrsnittsareal,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Merk: Pansringen til kabler med en kjerne er laget av ikke-magnetiske materialer.
