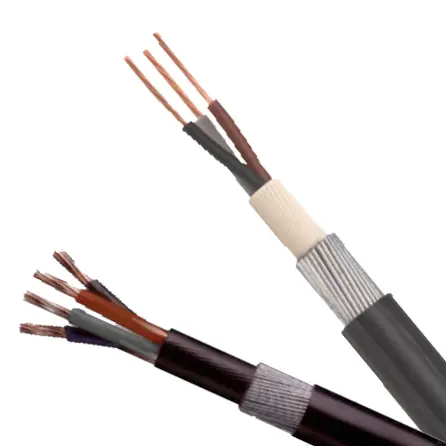

BS 5467 strømkabel

Kjøp BS 5467 strømkabel fra Tianjin Beida-fabrikken, vi kan tilby direkte fabrikkpriser. Denne typen kabel er i samsvar med britiske standarder og kan brukes til strømforsyning og kontrolllinjer. Den er beskyttet av ståltrådpanser og tåler visse strekk- og trykkkrefter. Den kan brukes inne i bygninger eller begraves direkte under jorden.

Send forespørsel

produktbeskrivelse

Denne BS 5467 standard strømkabelen er godt utformet og fullt funksjonell, egnet for både strømforsyning og kontrolllinjer, og gir en stabil og pålitelig kraftoverføringsløsning for ulike industrielle og sivile applikasjoner. Dens unike ståltrådsrustning er et stort høydepunkt. Denne utformingen forbedrer ikke bare kabelens mekaniske styrke, gjør den i stand til å motstå strekk- og trykkkrefter og effektivt motstå ytre fysiske skader, men forbedrer også dens holdbarhet og levetid betydelig, og opprettholder stabil drift selv i tøffe miljøer.

Tianjin Beidas BS 5467 strømkabel har også utmerket miljøtilpasning. Enten for intern kabling i høyhus eller komplekse underjordiske prosjekter, takler denne kabelen det hele med letthet. Inne i bygninger integreres den sømløst i ulike dekorstiler, og tilbyr både estetikk og praktisk; mens dens overlegne korrosjons- og vannmotstand sørger for at kabelen forblir upåvirket av miljøfaktorer under langvarig nedgraving, og gir kontinuerlig og stabil kraftoverføring.

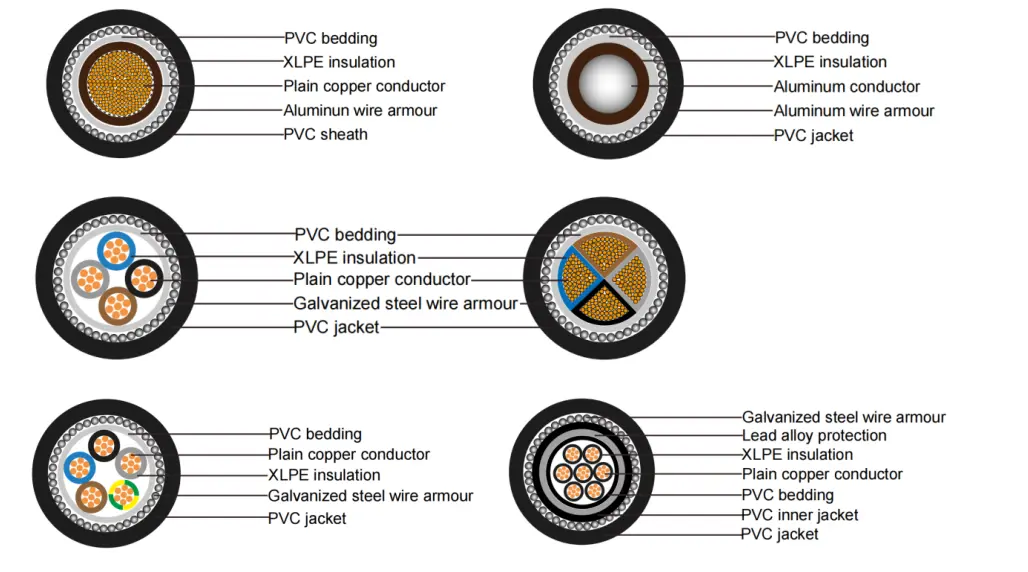

Produktstruktur

Bs 5467 Power Cable

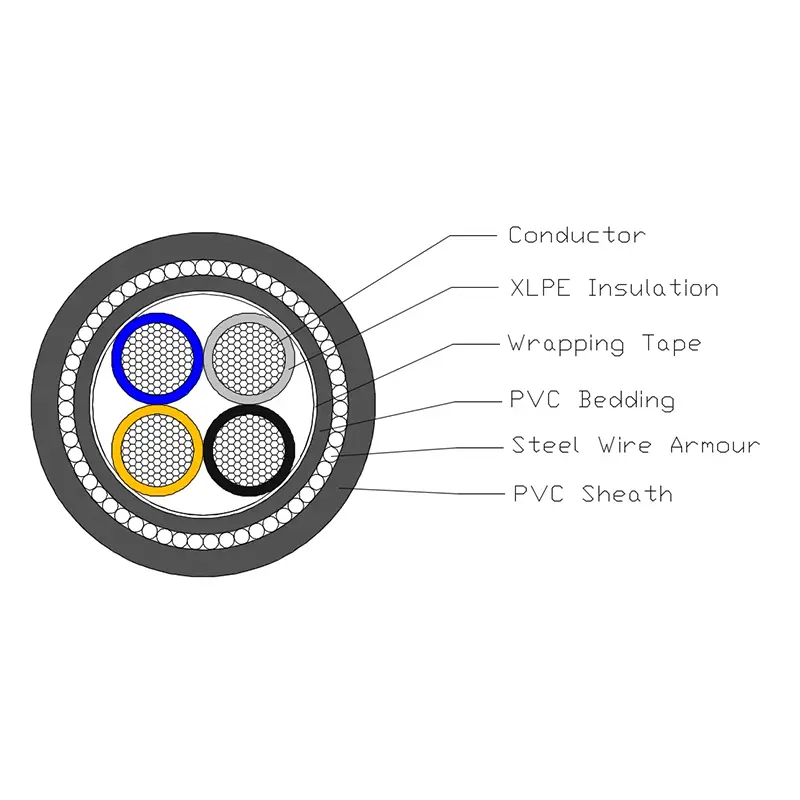

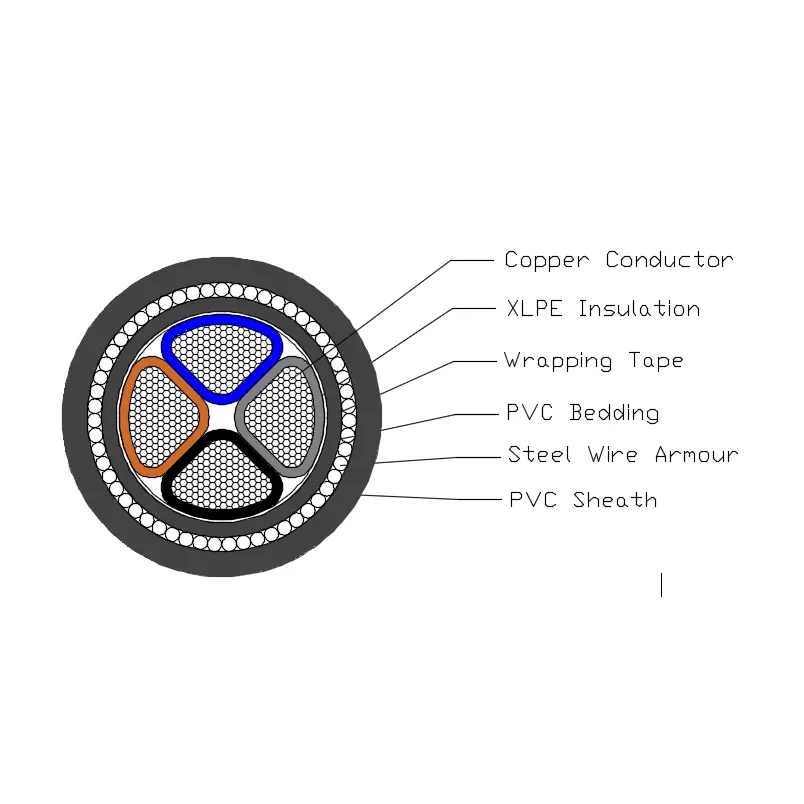

XLPE-isolert PVC-belagt SWA-strømkabel er sammensatt av en T1R kobberleder, XLPE-isolasjon, PVC-sengetøy, rustning av stål og PVC-kappe.

Leder: Leder av massivt kobber eller aluminium, sirkulær eller formet, klasse 2 til BS EN 60228.

Isolasjon: XLPE Type GP8 i henhold til BS 7655-1.3

Kjernefarge: 1 kjerne: lånt eller blå

2 kjerner: Born, blå

3 kjerner: Born, svart, Grå

4 kjerner: blå, født, svart, grå

5 kjerner: grønn/gul, blå, født, svart, grå

Over 5 coes: hvite kjerner med svart nummer

Sengetøy: Sengetøyet skal være ekstrudert polymermateriale i samsvar med driftstemperaturen til kabelen.

Armering av ståltråd: Enkjernekabel: armering av aluminiumtråd

Flerkjernekabel: rustning av ståltråd

Ytre kappe: Kappen skal være ekstrudert PVC-materiale i henhold til type 9 spesifisert i BS 7655-4.2.

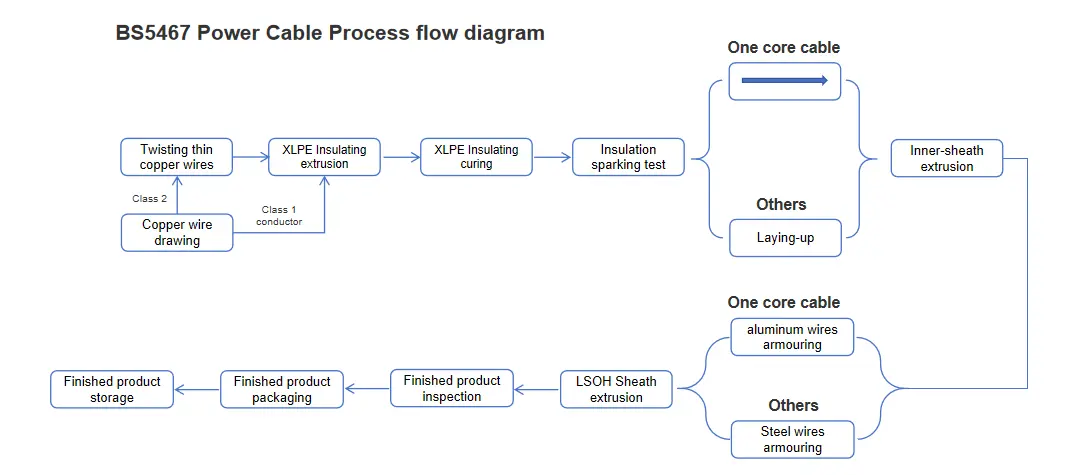

Prosessflytdiagram

Bs 5467 Power Cable

Ytelsesparameter

BS 5467 strømkabel har klart definerte elektriske og fysiske ytelsesparametere. Dens nominelle spenning er satt til to nivåer: 600kV og 1000kV, og oppfyller spenningskravene i ulike scenarier. I elektrisk sikkerhetstesting tålte produktet en 3,5 kV testspenning i 5 minutter uten brudd, noe som fullt ut demonstrerer påliteligheten til dets elektriske isolasjonsytelse. Når det gjelder temperaturtilpasning, har dette produktet et bredt driftstemperaturområde og kan fungere stabilt i miljøer fra 0 ℃ til +90 ℃. I mellomtiden kan kortslutningstemperaturen nå +250 ℃, noe som viser utmerket motstand mot høye temperaturer. Videre har dette produktet enestående fleksibilitet, med en minimum bøyeradius på 12 ganger dens ytre diameter, noe som letter installasjon og kabling i ulike komplekse miljøer. Når det gjelder flammehemmende egenskaper, oppfyller dette produktet BS EN 60332-1-2 flammehemmende vurderingsstandard, noe som effektivt reduserer risikoen for brann.

Kabel test

Rutinemessige kabeltester

Leder DC motstandstest: Utfør leder DC motstandstesten ved 20ºC. Den målte lederens DC-motstandsverdi må være i samsvar med de relevante kravene i seksjon 2 i BS EN 60228-standarden.

Elektrisk kabelspenningstest: Påfør en spenning på 3500V på kabelen i 5 minutter. Under denne prosessen skal ikke kabelen ha noen sammenbrudd.

Prøvetakingstester

Inspeksjon av lederstruktur: Lederstrukturen må fullt ut oppfylle de tekniske kravene spesifisert i BS EN 60228.

Dimensjonell inspeksjon: Dimensjonene til kabelens isolasjon, indre foring, wirepanser og kappe må alle oppfylle de spesifikke kravene i tabell 3 i BS 5467.

Enkeltkabelbrenningstest: Resultatene av enkeltkabelbrenningstesten må være i samsvar med kravene i BS EN 60332-1-2.

Typetesting

Isolasjonsytelse: Isolasjonsytelsen til kabelen skal oppfylle kravene spesifisert i BS 7655-1-3.

Innerforingsytelse: Ytelsen til innerforingen skal være i samsvar med de relevante kravene i paragraf 9.2 i BS 5467.

Hylseytelse: Ytelsen til kappen skal oppfylle kravene spesifisert i BS 7655-4-2.

Kompatibilitetstesting: Resultatene av kompatibilitetstesten skal være i samsvar med kravene i vedlegg C til BS 5467.

Isolasjonskrympetest: Isolasjonskrympetesten skal være i samsvar med kravene i paragraf 18.3 i BS 5467, og testmetoden skal utføres i henhold til BS EN 60811-502.

Mantelkrympetest: Mantelkrympetesten skal være i samsvar med kravene i paragraf 18.6 i BS 5467.

Rivemotstandstest for kappe: Rivmotstandstesten for kappen skal oppfylle kravene i vedlegg D til BS 5467.

Strukturstørrelse

Maksimal motstand av leder og rustning
for enlederkabel ved 20 ℃
Type	Maks motstand ved 20 ℃
Nominelt tverrsnittsareal av leder	Dirigent		Armering av aluminiumtråd
Nominelt tverrsnittsareal av leder	Kopper	Aluminium	Kabler med flertrådet kobberleder	Kabler med flertrådet aluminiumsleder
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maksimal motstand av leder og rustning
for kabel fra 2 til 5 kjerner ved 20 ℃
Type	Maks motstand ved 20 ℃
Nominelt tverrsnittsareal av leder	Dirigent		Armering av ståltråd
	Kopper	Aluminium	Kabler med flertrådet kobberleder
	Kopper	Aluminium	2 kjerner	3 kjerner	4 kjerner	5 kjerner
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strømbærende kapasitet i ampere（A）

Nominell spenning 0,6/1kV XLPE isolasjonsstrømkabel
strømbærende kapasitet i ampere（A）
Omgivelsestemperatur: i luft: 40 ℃, i bakken: 25 ℃
Ledertemperatur: 90 ℃
Jord termisk motstandskoeffisient：1,0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antall kjerne	Enkel kjerne				Multikjerner
Tverrsnittsareal,mm²	I luften		I bakken		I luften		I bakken
Tverrsnittsareal,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Merk: Pansringen til kabler med en kjerne er laget av ikke-magnetiske materialer.
