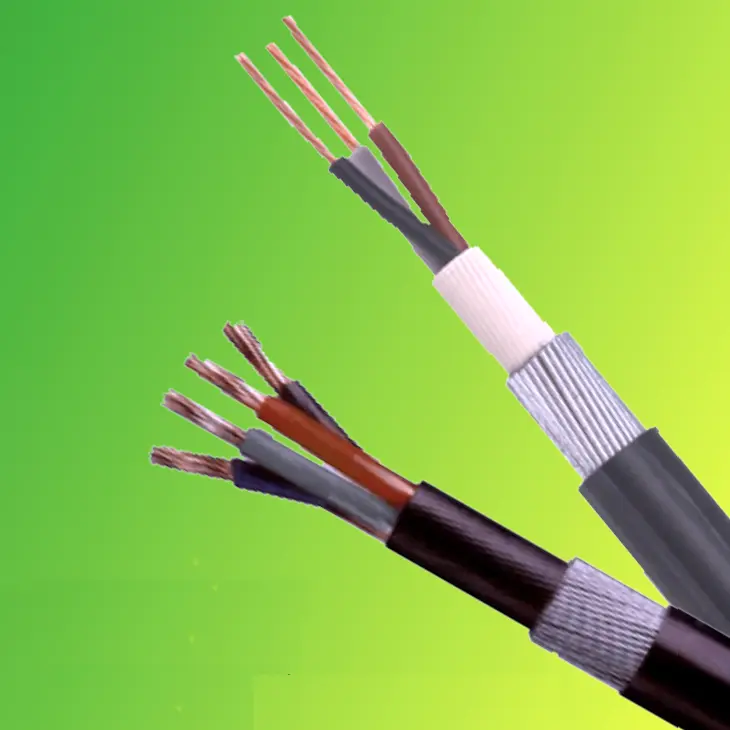

BS 6724 strømkabel

For å få direkte fabrikkpriser på BS 6724 strømkabel, kan du velge Beida som leverandør. Denne typen kabel er i samsvar med britiske standarder og kan brukes til strømforsyning og kontrolllinjer. Kabelen er beskyttet av en halogenfri, røykfattig kappe. Ved brann produserer denne kabelen svært lite røyk, og røyken er ikke giftig. Den er egnet for bruk i tettbefolkede områder, og kan installeres inne i bygninger eller graves ned direkte under bakken.

Send forespørsel

produktbeskrivelse

Beida er en profesjonell leverandør av kabler og ledninger i Kina. Når det gjelder produktstruktur, bruker vår BS 6724 strømkabel tverrbundet polyetylen (XLPE) isolasjon og en halogenfri, røykfattig polyolefinkappe, kombinert med et rustningslag av galvanisert ståltråd, og danner et flerlags beskyttelsessystem. Den halogenfrie, røykfattige kappen har betydelige sikkerhetsfordeler; når den utsettes for brann, frigjør den ikke bare ekstremt lave mengder røyk, reduserer røykens innvirkning på omgivelseslystransmisjonen og sikrer rømningssynlighet, men produserer også ikke-giftig og ikke-korrosiv røyk, forhindrer sekundære skader og oppfyller fullt ut sikkerhetsbehovene i tettbygde områder.

Kablene er tilgjengelige i en rekke spesifikasjoner, fra enkeltkjerner til 48-kjerner. Lederne er laget av høykvalitets glødet kobber, og tilbyr utmerket ledningsevne. Isolasjonslaget har høy isolasjonsstyrke og har gjennomgått motstandsspenningstesting for å sikre sikker drift. Enten for kraftoverføring i industrianlegg, kabling i høyhus eller kraftdistribusjon i underjordiske rørledninger, gir Tianjin Beida BS 5467 strømkabler pålitelige løsninger, og bygger en solid sikkerhetsbarriere for kraftoverføring med profesjonell kvalitet.

Produktstruktur

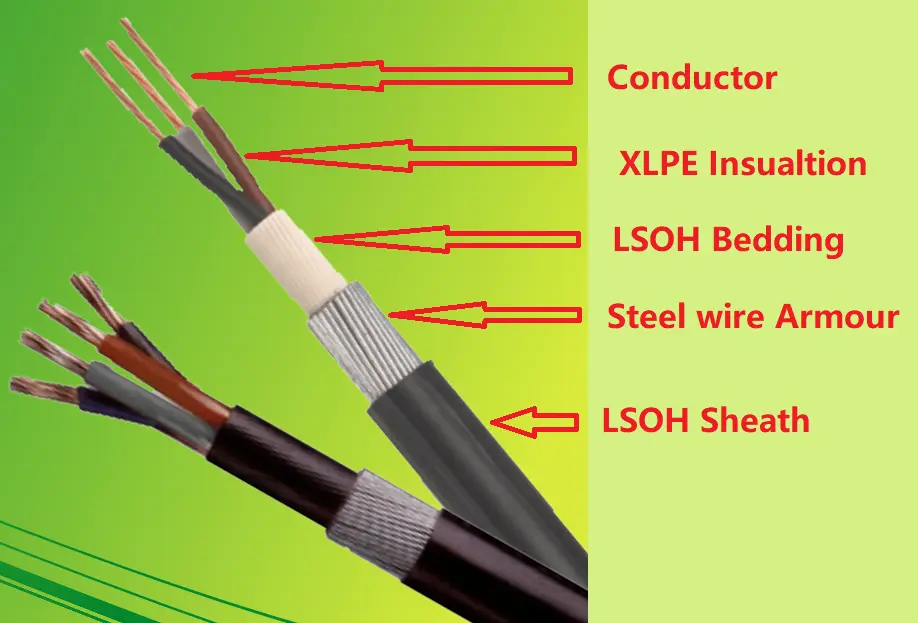

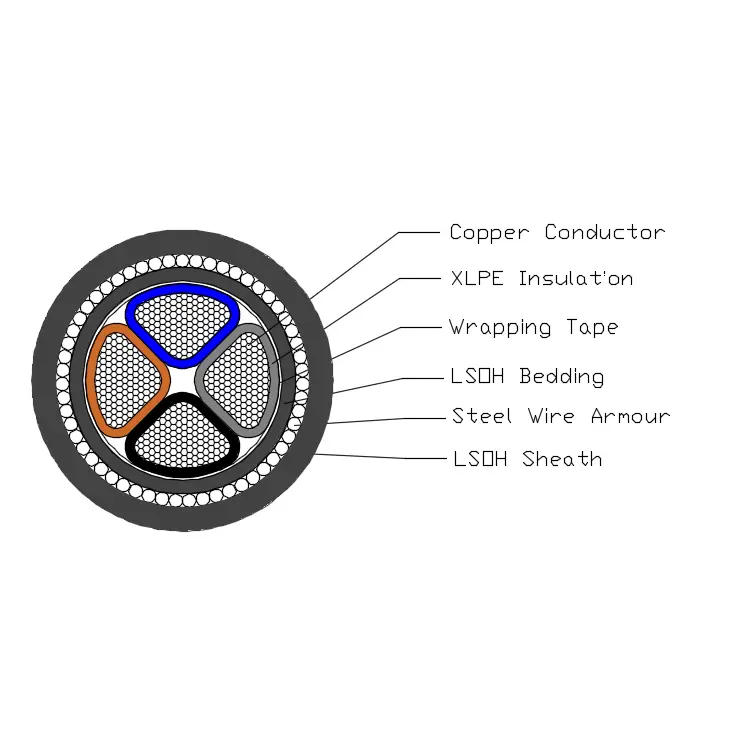

BS 6724 strømkabel er sammensatt av en T1R kobberleder, XLPE-isolasjon, PVC-sengetøy, stålveier-panser og LSOH-kappe.

Leder: Leder av massivt kobber eller aluminium, sirkulær eller formet, klasse 2 til BS EN 60228.

Isolasjon: XLPE Type GP8 i henhold til BS 7655-1.3

Kjernefarge: 1 kjerne: lånt eller blå

2 kjerner: Born, blå

3 kjerner: Born, svart, Grå

4 kjerner: blå, født, svart, grå

5 kjerner: grønn/gul, blå, født, svart, grå

Over 5 coes: hvite kjerner med svart nummer

Sengetøy: Sengetøyet skal være ekstrudert LSOH-polymermateriale i samsvar med driftstemperaturen til kabelen.

Armering av ståltråd: Enkjernekabel: armering av aluminiumtråd

Flerkjernekabel: rustning av ståltråd

Ytre kappe: Kappen skal være ekstrudert LSOH-materiale spesifisert i BS 7655-6.1.

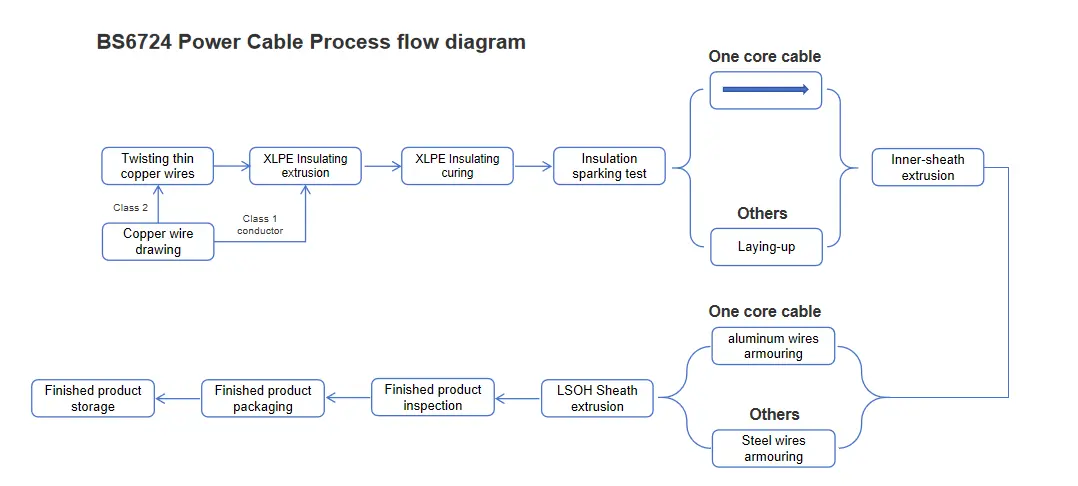

Prosessflytdiagram

Ytelsesparameter

BS 6724 strømkabel har en nominell spenning på 600/1000kV, noe som lett lindrer høyspentdriftskravene til kjøretøy. Den tålte en streng 5-minutters stresstest med 3,5 kV spenning uten brudd, og demonstrerte stabil og pålitelig isolasjonsytelse.

Produktet har et bredt driftstemperaturområde, fra 0℃ til +90℃. Selv i ekstreme høytemperaturmiljøer tåler den temperaturer opp til +250 ℃ under kortslutningsforhold, noe som gjør den egnet for ulike VGA-applikasjoner.

Den er ekstremt fleksibel, med en minste bøyeradius på 12 ganger dens ytre diameter, noe som gir fleksibel og enkel kabling, uavhengig av installasjonsplass. I tillegg oppfyller lysutslippsnivået BS EN 60332-1-2-standardene, dens halogenfri ytelse er sertifisert av IEC 60754 og EN 50267, og røyktettheten oppfyller kravene i IEC 61034 og EN 50268, og maksimerer sikkerheten og miljøvennligheten.

Strukturstørrelse

Maksimal motstand av leder og rustning
for enlederkabel ved 20 ℃
Type	Maks motstand ved 20 ℃
Nominelt tverrsnittsareal av leder	Dirigent		Armering av aluminiumtråd
Nominelt tverrsnittsareal av leder	Kopper	Aluminium	Kabler med flertrådet kobberleder	Kabler med flertrådet aluminiumsleder
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maksimal motstand av leder og rustning
for kabel fra 2 til 5 kjerner ved 20 ℃
Type	Maks motstand ved 20 ℃
Nominelt tverrsnittsareal av leder	Dirigent		Armering av ståltråd
	Kopper	Aluminium	Kabler med flertrådet kobberleder
	Kopper	Aluminium	2 kjerner	3 kjerner	4 kjerner	5 kjerner
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strømbærende kapasitet i ampere（A）

Nominell spenning 0,6/1kV XLPE isolasjonsstrømkabel
strømbærende kapasitet i ampere（A）
Omgivelsestemperatur: i luft: 40 ℃, i bakken: 25 ℃
Ledertemperatur: 90 ℃
Jord termisk motstandskoeffisient：1,0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antall kjerne	Enkel kjerne				Multikjerner
Tverrsnittsareal,mm²	I luften		I bakken		I luften		I bakken
Tverrsnittsareal,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Merk: Pansringen til kabler med en kjerne er laget av ikke-magnetiske materialer.
