BS 6346 strømkabel

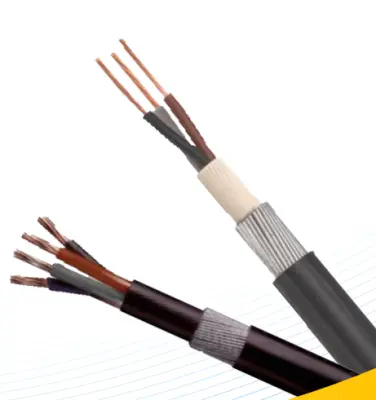

Tianjin Beida er en produsent og leverandør av Kina BS 6346 strømkabel. Denne typen kabel kan brukes til strømforsyning og kontrolllinjer i lavspenningssystemer. Kabelen er isolert og mantel av PVC og beskyttet av ståltrådsrustning. Kabelen tåler strekk og trykk. Den kan installeres inne i bygninger eller begraves direkte under jorden.

Send forespørsel

produktbeskrivelse

Som en profesjonell produsent, bruker Beidas BS 6346 strømkabel avanserte PVC-isolasjons- og kappematerialer, med ståltrådpanserdesign, som effektivt kan motstå ytre spenning og trykk for å sikre langsiktig stabil drift av kabelen. BS 6346 strømkabler tilbyr et høyt nivå av sikkerhet og stabilitet, enten de er installert inne i bygninger eller begravd direkte under bakken. Dens kobberleder, PVC-pute og ståltrådpanserdesign gjør at kabelen tåler fysisk trykk i komplekse miljøer, sikrer normal drift av kraftsystemer og løser problemet med at tradisjonelle strømkabler lett blir skadet i tøffe miljøer.

Produktstruktur

Bs 6346 Power Cable

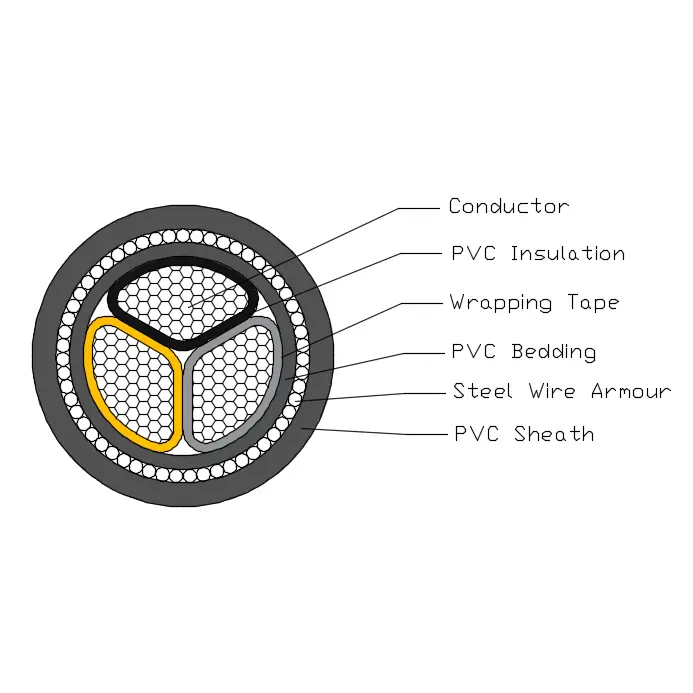

BS 6346 strømkabel er sammensatt av en T1R kobberleder, PVC-isolasjon, PVC-sengetøy, rustning av stål og PVC-kappe.

Leder: Leder av massivt kobber eller aluminium, sirkulær eller formet, klasse 2 til BS EN 60228.

Isolasjon: PVC Type GP8 i henhold til BS 7655-1.3

Kjernefarge: 1 kjerne: lånt eller blå

2 kjerner: Born, blå

3 kjerner: Born, svart, Grå

4 kjerner: blå, født, svart, grå

5 kjerner: grønn/gul, blå, født, svart, grå

Over 5 coes: hvite kjerner med svart nummer

Sengetøy: Sengetøyet skal være ekstrudert LSOH-polymermateriale i samsvar med driftstemperaturen til kabelen.

Armering av ståltråd: Enkjernekabel: armering av aluminiumtråd

Flerkjernekabel: rustning av ståltråd

Ytre kappe: Kappen skal være ekstrudert PVC Type TM1 materiale spesifisert i BS 7655.

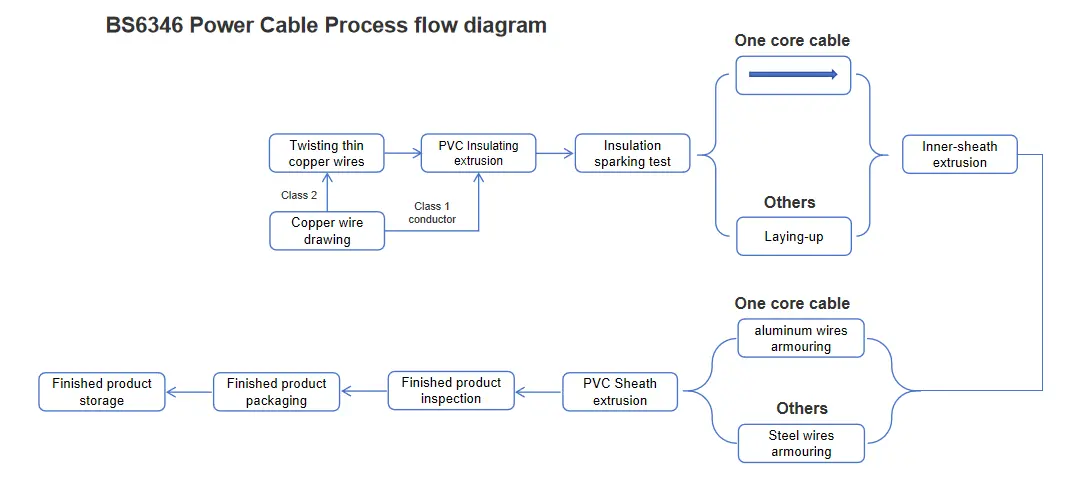

Prosessflytdiagram

Bs 6346 Power Cable

Ytelsesparameter

Merkespenning: 600/1000kV

Testspenning: 3,5 kV i 5 minutter ingen feil oppstod

Arbeidstemperatur: 0ºC til +60ºC

Kortslutningstemperatur: +160 ºC

Minimum bøyeradius: 12* OD;

Flammehemmende middel: BS EN 60332-1-2

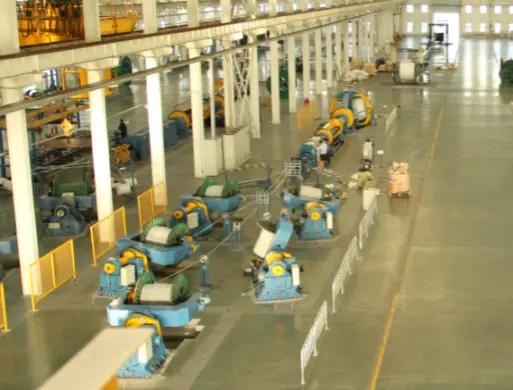

produksjons- og inspeksjonsutstyr

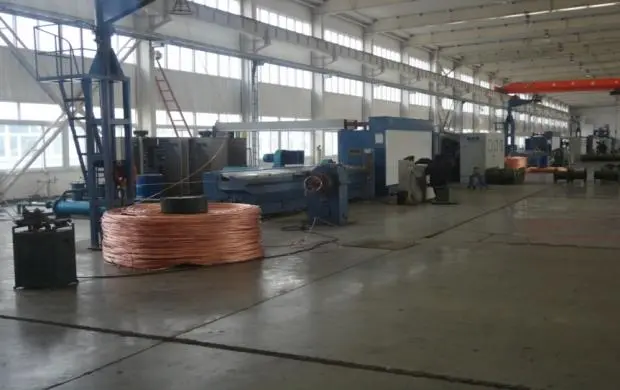

tegnemaskin

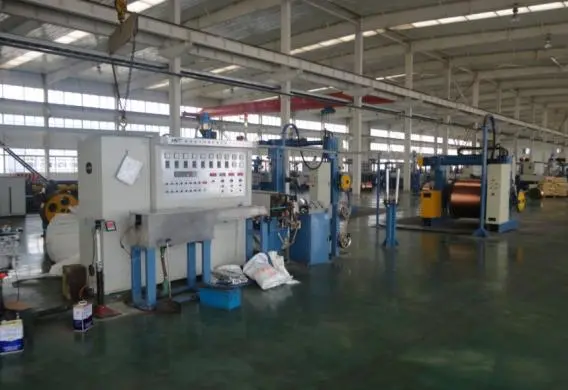

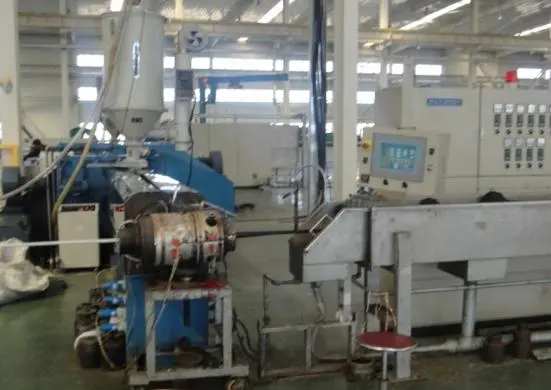

isolasjonsekstruder

kabelformer

hylseekstruder

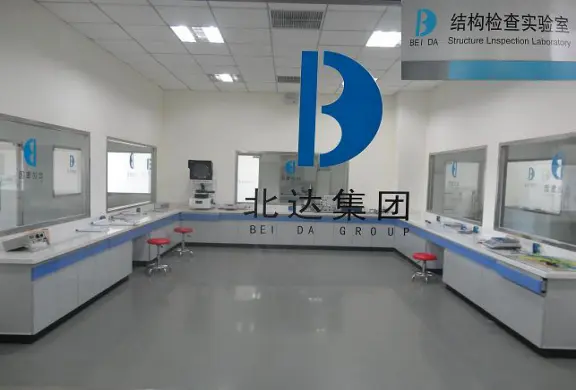

laboratorium for strukturell og elektrisk ytelse

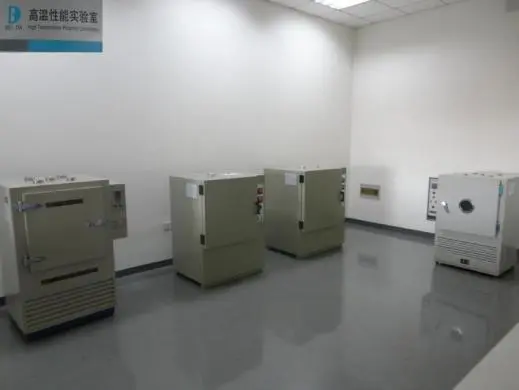

varmealdringskammer

Strømbærende kapasitet i ampere（A）

Nominell spenning 0,6/1kV PVC-isolasjonsstrømkabelens strømbærende kapasitet i ampere（A）Omgivelsestemperatur：i luft：40℃，i jord：25℃ Ledertemperatur：70℃ Termisk motstandskoeffisient for jord：1.0k·m/W
Nominell spenning 0,6/1kV PVC-isolasjonsstrømkabelens strømbærende kapasitet i ampere（A）Omgivelsestemperatur：i luft：40℃，i jord：25℃ Ledertemperatur：70℃ Termisk motstandskoeffisient for jord：1.0k·m/W
Type	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Antall kjerne	Enkel kjerne				Multikjerner
Tverrsnittsareal,mm²	I luften		I bakken		I luften		I bakken
Tverrsnittsareal,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Merk: Pansringen til kabler med en kjerne er laget av ikke-magnetiske materialer.
