XLPE isolert PVC-mantlet ikke-pansret MV-kabel

Siden etableringen i 1989 har Beida Group blitt en referanseprodusent innen kraftkabler i Kina i kraft av mange års industriakkumulering og utmerket teknologi. Som et selskap med dyp FoU-evne og rik bransjeerfaring, er våre XLPE-isolerte PVC-mantlede ikke-pansrede MV-kabler mye brukt i urbane strømnett, industri- og gruvebedrifter og høyhus for deres høye stabilitet og høye effektivitet. Med strengt kvalitetskontrollsystem og langsiktig samarbeid med Tsinghua University, Nankai University og andre autoritative enheter, har produktene våre blitt høyt anerkjent av markedet, og gir kundene trygge og pålitelige kraftoverføringsløsninger.

Send forespørsel

produktbeskrivelse

Tianjin Beida er en produsent og leverandør av Kina XLPE-isolert PVC-mantlet ikke-pansret MV-kabel. Disse kablene er mye brukt i kraftsystemer. Den fungerer som "kraftpulsåren" til urbane strømnett, industri- og gruvebedrifter og høyhus, og den kan overføre 10,35 kV høyspent elektrisitet fra transformatorstasjoner til forskjellige kraftterminaler.

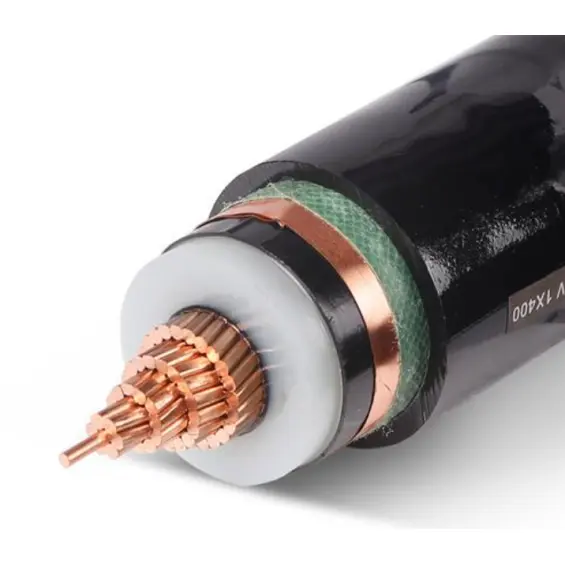

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Valg av mellomspenningskabler

1. Velg i henhold til spenningsnivå, vanlig brukt kabelnivå er 3,6/6 kV， 6/10 kV， 8,7/15kV，12/20 kV，18/30 kV；26/35 kV

2. Velg i henhold til kraften til utstyret eller strømmen som overføres, beregn strømmen som utstyret trenger å bruke i henhold til kraften til utstyret, og velg deretter i henhold til kabelampasitetstabellen. I tillegg er det nødvendig å beregne spenningsfallet til kabelen ved å bruke lengden på kabelen, og spenningsfallet kan ikke overstige 5%.

Kabeltype	Strukturelle egenskaper	Applikasjonsscenarier	Tabubelagt scene
XLPE isolert PVC-mantlet på pansret MV-kabel	Upansret, lett og fleksibel	Innendørs, tunnel, kabelgrøft, rørlegging	Tåler ikke store mekaniske krefter, bør ikke graves ned direkte i steinområdet

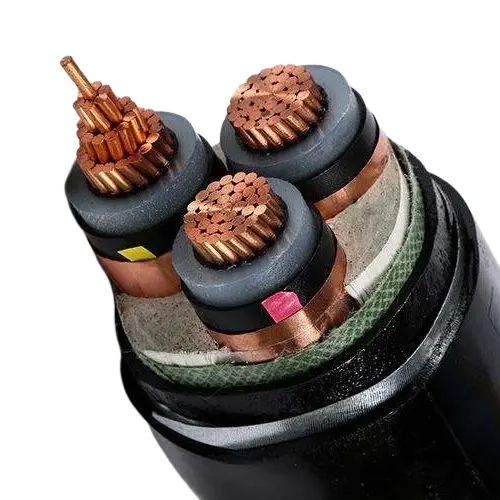

XLPE isolert PVC-mantlet STA MV-kabel	armering av stålbånd	Områder med sterk kompresjonsmotstand, begravd direkte under bakken og utsatt for mekanisk skade	Ikke egnet for vertikal legging med høyt fall (lett å skli)

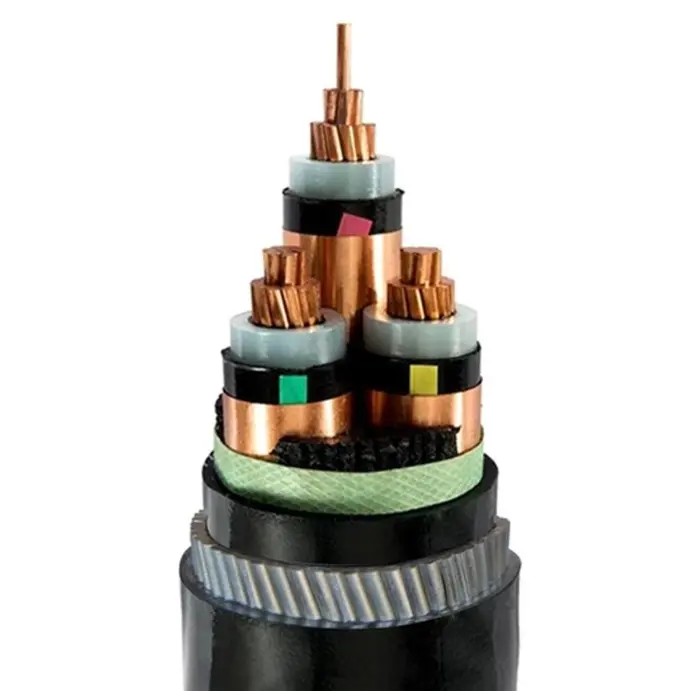

XLPE isolert PVC-mantlet SWA MV-kabel	Fin ståltrådsrustning, høy strekkfasthet	Situasjoner med høyt fall (f.eks. sjakter), gruver, under vann	Høy kostnad, vanligvis lagt på bakken uten denne modellen
LSZH MV CALBES	Halogenfri, røykfattig, flammehemmende	Høyhus, T-bane, sykehus og andre steder med høye krav til brannvern	-

Produktstruktur

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

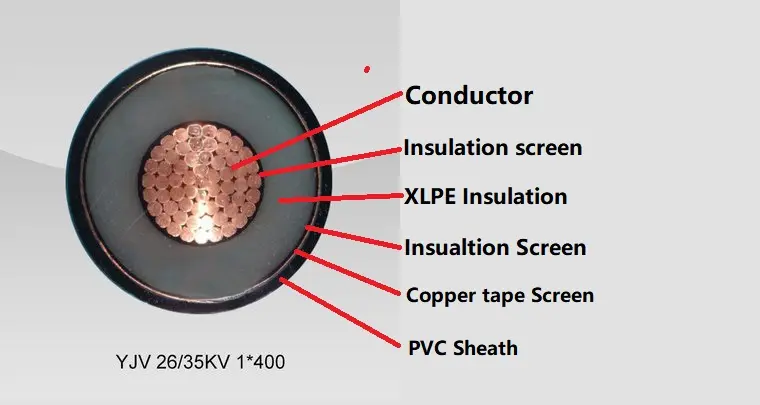

XLPE isolert PVC-mantlet ikke-pansret MV-kabel er sammensatt av en T1R kobberleder, XLPE-isolasjon, PVC-innpakningstape Stål-tape-panser og PVC-kappe.

Leder: kobber- eller aluminiumsleder, rund stående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008.

Isolasjon: XLPE-isolert ，Isolasjonstykkelse, materialegenskaper skal være i henhold til IEC 60502-2 og GB/T 12706.2，GB/T 12706.3.

Lederskjold: Lederskjold skal være sammensatt av ekstrudert halvledende ikke-metallisk materiale, og ekstrudert halvledende materiale skal være tett bundet med isolasjon.

Isolasjonsskjold: Isolasjonsskjold skal være sammensatt av ikke-metallisk halvledende lag og metalllag. Hver isolert trådkjerne skal være direkte ekstrudert med ikke-metallisk halvledende lag tett kombinert med isolert trådkjerne eller avtrekkbar. Deretter skal metallskjoldlaget overlappes utenfor det ikke-metalliske halvledende laget, og kravene i IEC 60502-2, GB/T 12706.2 og GB/T 12706.3 skal oppfylles.

Ytre kappe: PVC-kappe Kappetykkelse, materialegenskaper skal være i henhold til IEC 60502.2 og GB/T 12706.

Flammehemmende kabel: Det skal brukes flammehemmende PVC ytre kappemateriale. De flammehemmende karakterene kan klassifiseres i tre kategorier: Bunch A, B og C.

Ytelsesparameter

Nominell spenning: 3,6/6 kV til 18/30 kV; 26/35 kV

Testspenning: Strømfrekvenstestspenningen skal være 3,5U0, og testen skal utføres i 5 minutter uten sammenbrudd.

Merkespenning U0/U	Maksimal spenning Um	Testspenning KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Maksimal driftstemperatur for leder: 90 ºC

Kortslutningstemperatur: +250 ºC

Isolasjonstykkelse:

Merkespenning U0/U	isolasjonstykkelse:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Kabel omfattende test, kvalitetssikring bekymringsfri!

I rutinetesting er lederens DC-motstand, AC-spenning og delvis utladning strengt i samsvar med nasjonale standarder og IEC-standarder for å sikre utmerket ytelse. Ved prøvetaking er lederstruktur, isolasjonskappestørrelse og termisk forlengelse opp til standard, og kvaliteten er pålitelig. Typetesten er mer omfattende, og dekker de mekaniske og fysiske egenskapene til isolasjonskappen, elektriske egenskaper og enkelt- og buntet flammehemmende tester, alt i tråd med GB/T og IEC-standarder, for din kabelsikkerhetseskorte!

Produktinstallasjonsbetingelser:

XLPE isolert PVC-mantlet ikke-pansret MV-kabel, omgivelsestemperatur for installasjon bør ikke være lavere enn 0º.

Minimum bøyeradius av kabel ved installasjon

Prosjekt	Enkeltlederkabel		Flerkjernekabel
Prosjekt	Upansret	Panser	Upansret	Panser
Minimum bøyeradius av kabel ved installasjon	20D	15D	15D	12D
Minimum bøyeradius for kabler nær koblingsbokser og avslutninger	15D	12D	12D	10D
Merk: D er kabelens ytre diameter

Kjøp nå for sikrere og mer effektiv kraftoverføring

Valget av tverrbundet polyetylenisolert PVC-mantlet upansret strømkabel er ikke bare en forpliktelse til høy kvalitet, men også en garanti for langsiktig stabil drift. Holdbarheten, de lave vedlikeholdskostnadene og den høye overføringseffektiviteten til denne kabelen kan gi betydelige kostnadsbesparelser for bedrifter og betydelig forbedre den generelle effektiviteten til kraftsystemet. Langsiktig bruk av kabelen kan i stor grad redusere vedlikeholds- og utskiftingskostnadene forårsaket av strømbrudd, og dermed gi høyere avkastning på investeringen for bedrifter.

Hot Tags: XLPE isolert PVC-mantlet ikke-pansret MV-kabel, Kina, produsent, leverandør, fabrikk
