XLPE isolert PVC-mantlet SWA MV-kabel

Du kan velge Beida Group som din produsent og leverandør av XLPE-isolert PVC-mantel SWA MV-kabel. På grunn av deres rustningsbeskyttelse av ståltråd, har kabelen kjernefordeler med sterk strekkstyrke og god motstand mot eksterne mekaniske krefter. De er egnet for scenarier som krever strekkfasthet, som høye fallhøyder og vertikale installasjoner. Disse kablene er anvendelige for kraftoverføring i overførings- og distribusjonsnettverk eller industrielle installasjoner.

Send forespørsel

produktbeskrivelse

Beida Group har over 30 års erfaring for å tilby XLPE-isolert PVC-mantel SWA MV-kabel, vi kan være din produsent og leverandør, og tilbyr tilpassede tjenester.

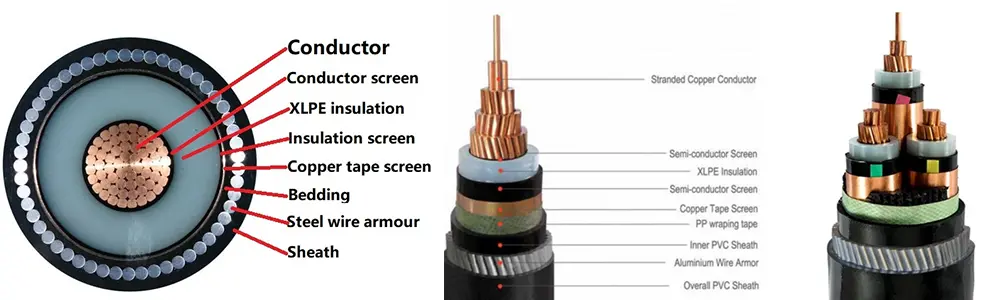

Produktstruktur

Xlpe Insulated Pvc Sheathed Swa Mv Cable

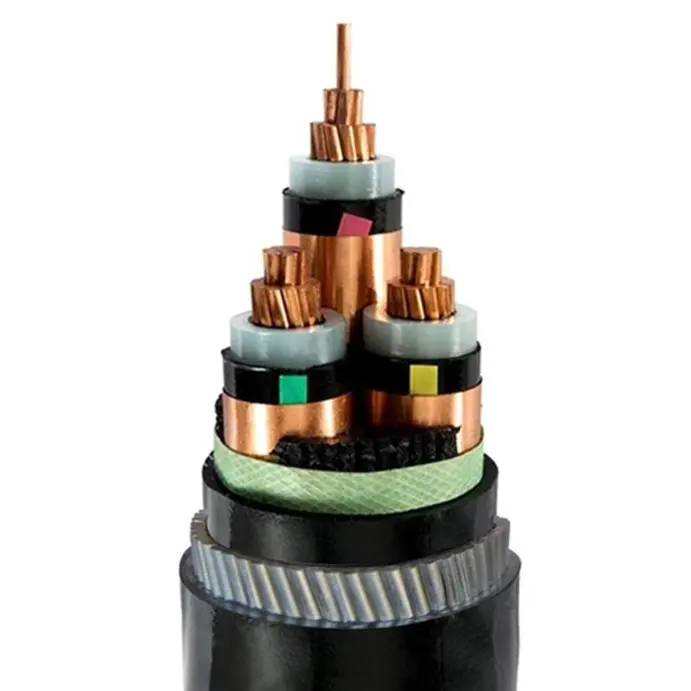

XLPE-isolert PVC-mantlet SWA MV-kabel er sammensatt av en T1R kobberleder, XLPE-isolasjon, PVC-innpakningstape Ståltrådsrustning og PVC-kappe.

Leder: kobber- eller aluminiumsleder, rund stående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008.

Isolasjon: Tverrbundet polyetylenisolasjon, isolasjonstykkelse, materialegenskaper skal være i henhold til IEC 60502-2 og GB/T 12706.2, GB/T 12706.3.

Lederskjerming: Lederskjermingen skal være sammensatt av ekstrudert halvledende ikke-metallisk materiale, som skal være tett festet til isolasjonen.

Isolasjonsskjerming: Isolasjonsskjermingen bør bestå av en kombinasjon av et ikke-metallisk halvledende lag og et metallisk lag. Hver isolert trådkjerne skal ekstruderes direkte med et ikke-metallisk halvledende lag som er tett festet til den isolerte trådkjernen eller kan skrelles av. Deretter bør et metallisk skjermingslag overlappes og vikles rundt det ikke-metalliske halvledende laget, og det skal være i samsvar med bestemmelsene i IEC 60502-2, GB/T 12706.2 og GB/T 12706.3. Innvendige belegg: De indre dekkene skal ekstruderes. Materialene skal være egnet for kabelens driftstemperatur og kompatible med isolasjonsmaterialet.

Armering av ståltråder: I flerkjernekablene skal rustningen påføres på et indre dekke som samsvarer med ståltråder. Enkeltlederkablene for bruk på a.c. systemer skal bestå av ikke-magnetiske ståltråder.

Ytre kappe: PVC-kappe, kappetykkelse, materialegenskaper skal være i henhold til IEC 60502.2 og GB/T 12706.

Flammehemmende kabel: Det skal brukes flammehemmende PVC ytre kappemateriale. De flammehemmende karakterene kan klassifiseres i tre kategorier: Bunch A, B og C.

Ytelsesparameter

Nominell spenning: 3,6/6 kV til 18/30 kV; 26/35 kV

Testspenning: Testspenningen for strømfrekvensen skal være 3,5U0, og testen skal vare i 5 minutter uten brudd.

merkespenning U0/U	maksimal spenning Um	testspenning KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Maksimal driftstemperatur for leder: 90 ºC

Kortslutningstemperatur: +250 ºC

isolasjonstykkelse:

merkespenning U0/U	isolasjonstykkelse:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Sammenligning mellom ståltrådpansrede (YJV32, CU/XLPE/PVC/SWA/PVC) og ståltapepansrede (YJV22, CU/XLPE/PVC/STA/PVC) mellomspenningsstrømkabler

prosjekt	Fin rustning av ståltråd	Dobbel ståltaperustning (gap-innpakning)	kjerneforskjell
Kjernemekaniske egenskaper	Enestående strekkfasthet, moderat trykkstyrke og god fleksibilitet	Høy trykkstyrke, lav strekkstyrke og gjennomsnittlig bøyeytelse	Armerte strømkabler av ståltråd har høy strekkfasthet; ståltape pansrede strømkabler har utmerket trykkstyrke
leggemetode	Vertikal, høyt fall, under vann, overhead, stort spenn	Direkte nedgravning, kanal, tunnel (miljø med lavt strekk)
fokus for beskyttelse	Den er motstandsdyktig mot strekkskader og slag, og har god fukt- og korrosjonsbestandighet	Motstandsdyktig mot tungt trykk, punktering av skarpe gjenstander og biting av gnagere	YJV32 er egnet for dynamiske belastninger, mens YJV22 er egnet for statiske belastninger
Prosess og kostnad	Prosessen med rustning av fin ståltråd er kompleks, materialkostnadene er høye, og den totale prisen er enda høyere	Ståltapepanserteknologien er moden og relativt lav pris	Når budsjettet er begrenset og det ikke er noen etterspørsel etter strekk, foretrekkes YJV22
bøyeradius	Relativt mindre (på grunn av god fleksibilitet av ståltrådstråder)	Relativt større (innpakning av ståltape er utsatt for vridning)	YJV32 er mer tilpasningsdyktig til legging i trange rom

Valgforslag:

1. Hvis scenariet primært innebærer å tåle trykk (som direkte nedgraving, underjordiske brukstunneler), og det ikke er noen betydelig strekkkraft eller høy fallhøyde, anbefales ståltapepanser (YJV22, CU/XLPE/PVC/STA/PVC) for høyere kostnadseffektivitet.

2. Hvis vertikal legging, stort spenn, undervann eller høy fallhøyde er involvert, og aksial strekkkraft må tåles, bør ståltrådpanser (YJV32, CU/XLPE/PVC/SWA/PVC) foretrekkes for å sikre langsiktig driftssikkerhet.

3. Begge må samsvare med spenningsnivået til mellomspenningssystemet, ledertverrsnittet og beskyttelseskravene til leggemiljøet (spesielle krav som korrosjonsmotstand og flammehemming kan tilpasses i tillegg).
