XLPE isolert PVC-mantlet STA MV-kabel

Denne XLPE-isolerte PVC-mantlede STA MV-kabelen som tilbys av profesjonell leverandør, Beida, bruker kryssbundet polyetylen (XLPE) som isolasjonsmateriale, som har utmerkede elektriske egenskaper, varmebestandighet og aldringsmotstand. Kombinert med en ytre kappe av polyvinylklorid (PVC), forbedrer den ytterligere beskyttelsen mot fuktighet, kjemisk korrosjon og fysisk slitasje. Armeringslaget av stålbånd gir kabelen høy trykk- og slagmotstand, slik at den kan tilpasses ulike leggingsmiljøer som direkte nedgraving, tunneler og rørledninger. Den er spesielt egnet for installasjonsmetoder som ikke krever ekstra ledningsbeskyttelse og kan graves direkte ned i bakken.

Når det gjelder spenningsnivåer, dekker produktene flere ofte brukte spesifikasjoner som 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV og 26/35KV, som kan møte behovene til forskjellige mellomspenningsscenarier for kraftoverføring og distribusjon. Kabelstrukturdesignet er strengt, samsvarer med relevante nasjonale standarder, og har god langsiktig driftsstabilitet og sikkerhetsmargin.

Søknader:

Tverrbundet polyetylenisolerte, PVC-mantlede, stålbåndsarmerte strømkabler brukes primært i urban kraftdistribusjon, landlige strømnett, gruvekraft og jernbanetransportsystemer på grunn av deres stålbåndbeskyttelse. De brukes til å koble sammen utstyr som transformatorstasjoner, distribusjonsskap, transformatorer og generatorer. Denne kabeltypen er egnet for kraftoverføring i kraftdistribusjonsnettverk eller industrielle installasjoner. Den kan graves ned direkte under bakken eller installeres i kabelgrøfter eller kabelrenner. Kabelen tåler et visst trykk, men ikke strekkkraft.

Produktstruktur

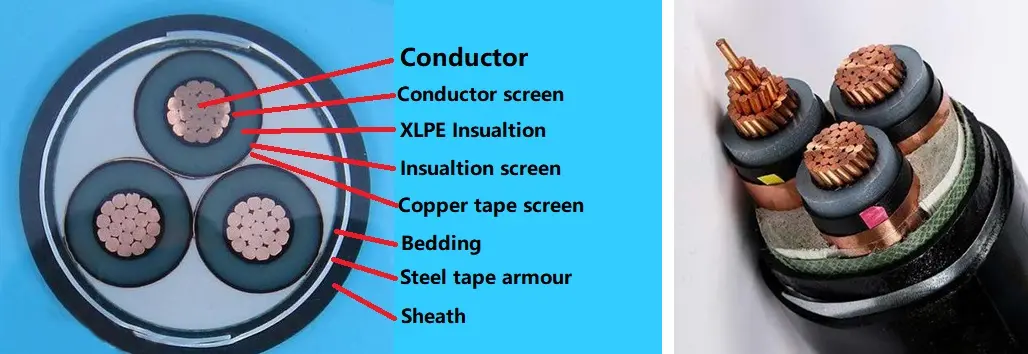

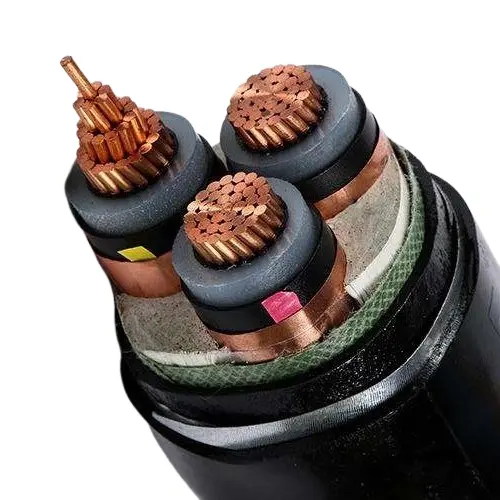

XLPE-isolert PVC-mantlet STA MV-kabel er sammensatt av en T1R kobberleder, XLPE-isolasjon, PVC-innpakningstape Stål-tape-panser og PVC-kappe.

Leder: kobber- eller aluminiumsleder, rund stående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008.

Isolasjon: Tverrbundet polyetylenisolasjon, isolasjonstykkelse, materialegenskaper skal være i henhold til IEC 60502-2 og GB/T 12706.2, GB/T 12706.3.

Lederskjerming: Lederskjermingen skal være laget av ekstrudert halvledende ikke-metallisk materiale, og det ekstruderte halvledende materialet skal være tett festet til isolasjonen.

Isolasjonsskjerming: Isolasjonsskjermen bør være sammensatt av en kombinasjon av et ikke-metallisk halvledende lag og et metallisk lag. Et ikke-metallisk halvledende lag som er tett festet til isolasjonskjernen eller kan skrelles av, bør ekstruderes direkte på hver isolert kjerne. Deretter bør et metallisk skjermingslag vikles rundt det ikke-metalliske halvledende laget. Den skal være i samsvar med bestemmelsene i IEC 60502-2, GB/T 12706.2 og GB/T 12706.3.

Innvendige belegg: Innvendige belegg skal være ekstrudert. Materialene skal være egnet for kabelens driftstemperatur og kompatible med isolasjonsmaterialet.

Stålbåndpanser: I flerkjernekablene skal pansringen påføres på et indre dekke som samsvarer med dobbelt ståltape. Enkeltlederkablene for bruk på a.c. systemer skal bestå av ikke-magnetisk stålbånd.

Ytre kappe: PVC-kappe, kappetykkelse, materialegenskaper skal være i henhold til IEC 60502.2 og GB/T 12706.

Flammehemmende kabel: Det skal brukes flammehemmende PVC ytre kappemateriale. De flammehemmende karakterene kan klassifiseres i tre kategorier: Bunch A, B og C.

Ytelsesparameter

Nominell spenning: 3,6/6 kV til 18/30 kV; 26/35 kV

Testspenning: Strømfrekvenstestspenningen skal være 3,5U0, og testen skal vare i 5 minutter uten sammenbrudd.

Maksimal driftstemperatur for leder: 90 ºC

Kortslutningstemperatur: +250 ºC

Isolasjonstykkelse:

Kabel test

Rutinemessige kabeltester inkluderer: 1) DC-motstandstest for ledere, som krever at DC-motstanden ved 20ºC overholder kravene i GB/T 3956-2008 og IEC 60228; 2) AC spenningstest, kontinuerlig ved 3,5U0 spenning i 5 minutter, det skal ikke være noen sammenbrudd; 3) Test av delvis utladning, utført i henhold til GB/T 3048.12, ingen detekterbar utladning som overstiger 10pC skal genereres ved 1,73U0 spenning, og testfølsomheten skal nå 10pC eller høyere.

Prøveprøvene inkluderer hovedsakelig: 1) Inspeksjon av lederstrukturen, som skal overholde kravene i GB/T 3956-2008 og IEC 60228; 2) De strukturelle dimensjonene til isolasjon, innvendig foring, ståltapepanser og kappe skal oppfylle kravene i IEC 60502.2, GB/T 12706.2-2020 og GB/T 12706.3-2020; 3) Termisk forlengelsestest, som skal utføres i henhold til GB/T 2951.21-2008 og kapittel 9 i IEC 60811-2-1, og resultatene skal være i samsvar med tilsvarende standarder.

Typetesting dekker følgende: de mekaniske og fysiske egenskapene og de elektriske egenskapene til isolasjonen og kappen må oppfylle kravene i IEC 60502.2, GB/T 12706.2-2020 og GB/T 12706.3-2020; brenntesten med én kabel skal være i samsvar med bestemmelsene i GB/T 19666-2019 og IEC 60332; den medfølgende flammehemmende testen bør også oppfylle kravene i GB/T 19666-2019 og IEC 60332.

Produktinstallasjonsbetingelser:

Omgivelsestemperatur under kabelinstallasjon

For strømkabler med tverrbundet etylenisolasjon og PVC-kappe, bør omgivelsestemperaturen ikke være lavere enn 0°C under installasjonen.

Minimum bøyeradius ved kabelinstallasjon

Emballasje og levering

Emballasjedetaljer:

Det bestemmes av mengden og kravene du kjøper. Kan forhandles.

Havn: Tianjin havn

Levering: til sjøs, med fly, med ekspress.
